はじめに

デジタルマイクロスコープはその使いやすさから、品質管理・保証部門や、製品開発部門で製品の品質や欠陥・不具合観察に活用されています。観察対象をモニター上に正確に映し出し、複数の担当者で同時に確認できるため、情報を迅速かつ容易に共有できます。低倍率観察用の製品から高機能の製品まであります。

その中から、エビデントの高機能製品DSX1000をご紹介します。すべての倍率で測定精度を保証でき、正確さと繰り返し性をダブルで保証します。1台で光学顕微鏡のような高解像度と豊富な観察方法で、2Ｄ・3Ｄ画像を観察・撮影・測定でき、「あたりづけ」から「詳細解析」まで対応します。お客様が抱える課題解決のヒントになれば幸いです。

機能紹介

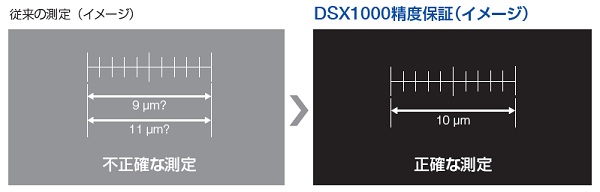

■その測定値、あっていますか？DSX1000は、測定精度を保証できます

①すべての倍率で、エビデンスとして活用できる測定結果を提供
これまでは、設置環境下で測定精度が確保されているかが明確になっていませんでした。

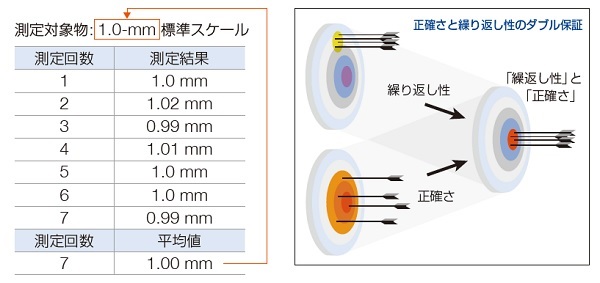

DSX1000での測定結果は、国家標準につながるトレーサビリティ体系に準拠しているため安心して活用できます。正確さと繰り返し性をダブルで保証します。

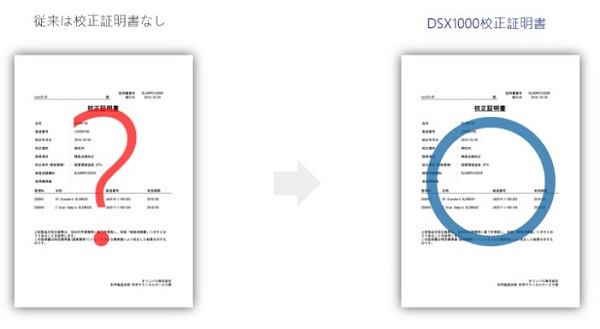

オプションとなりますがDSX1000では、専門の技術者がお客様の使用環境下で校正を実施し、校正証明書、検査成績書を発行することが可能です。

②安定した高精度測定をささえるテレセントリック光学系

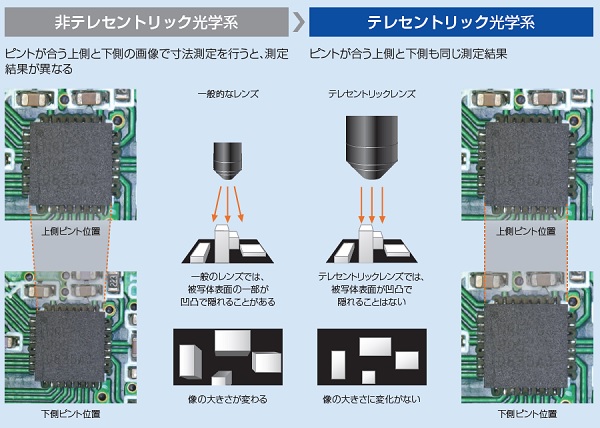

テレセントリックレンズは、レンズとサンプルの距離を変えても像の大きさが一定で、視野周辺部でも画像の歪みがないという特徴があります。テレセントリック光学系を採用することにより、全倍率での精度保証と人によるばらつきを低減し、安定した測定が可能です。

■解析・観察業務で、こんなお困り事はありませんか

①倍率帯を変えるのに、レンズ交換が面倒･･･

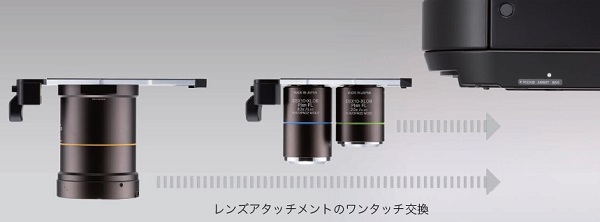

DSX1000なら　→→レンズアタッチ面とスライド式ノーズピースによりマクロからミクロ領域まで瞬時に倍率切り替えが可能です。

②全面にピントがあった画像取得に時間がかかる･･･

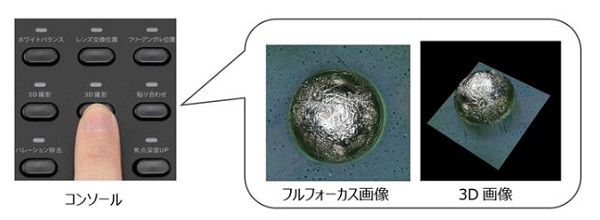

DSX1000なら　→→感覚的に操作できるコンソールのボタンをワンクリックするだけで、高解像度全焦点3Ｄ画像の取得が可能です。作業時間を大幅に短縮します。

③レンズごとの制限によりいつも同じ観察法だ･･･

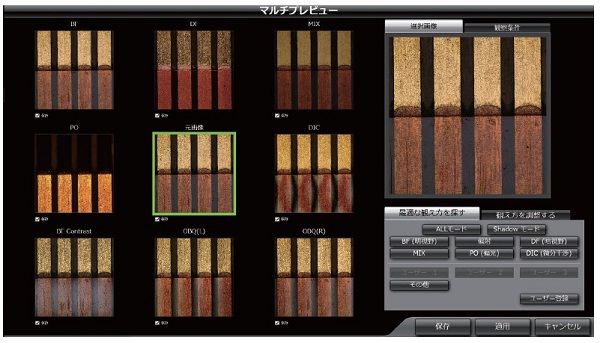

DSX1000なら、BF+DFミックスもワンタッチで観察可能　→→BF専用、DF専用など専用レンズに交換しなくても観察条件を変更できます。すべての種類のレンズにおいて、サンプルに適した最大6種類の観察方法【BF明視野】【偏射】【DF暗視野】【BF+DFミックス】【PO偏光】【DIC微分干渉】を簡単操作により切り替えが可能です。
