特長

● テストモード（シーケンス）

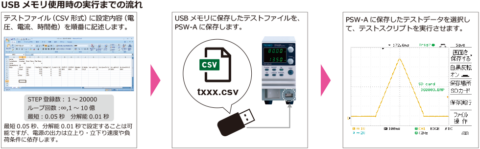

時間に合わせて、電圧と電流設定値を最大20000ステップまで自動更新させるテスト機能を装備しています。プログラミング不要で、CSVファイルを編集し、USBメモリを介して本体に読み込ませて実行できます。CSVファイルは最大10個まで本体に保存でき、実行時にUSBメモリは不要です。

● 3種類の動作モード（CV / CC / CPモード）
PSW-Aシリーズは、電圧値（VSET）、電流値（ISET）および電力値（PSET）が設定できます。 3種類の設定値と電源出力に接続される負荷値（R）により、電源出力はCV（定電圧）モード、CC（定電流）モードおよびCP（定電力）モードのいずれかで動作します。

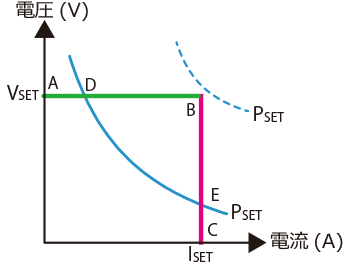

CV、CC、CPモードの動作領域説明 【PSETが青点線の場合】 負荷値（R）が”VSET/ISET ＜R”の場合、AB間の緑線上にてCVモードで動作し、負荷値（R）が”VSET/ISET ＞R”の場合、BC間の赤線上にてCCモードで動作します。また、CPモードでは動作しません。 【PSETが青線の場合】 AD間の緑線上にてCVモードで動作し、出力される電力がPSET値になるとDE間の青線上にてCPモードで動作し、EC間の赤線上にてCCモードで動作します。 ※ 電流設定または電力設定が製品定格の10%以下での設定の場合、CPモードでの動作が不安定となる場合があります。

● 電源出力状態を自動測定　ロギング機能
出力電圧・出力電流・ステータス情報を0.1秒～999.9秒の任意のサンプリング時間で内部メモリに保存し続けることができます。USBメモリ使用の場合は、1000データごとにCSVファイルを作成保存します。PC使用の場合はUSB、LANを通じて転送することができます。

● 急峻な電圧低下による追従型低電圧保護　tUVP機能
tUVP機能は、緩やかな電圧低下には反応せず、急激な電圧低下により出力を遮断します。定電圧動作・定電流動作の動作でも使用でき、あらゆる状況下での急激な低インピーダンス（短絡等）を保護します。

主な仕様

型名	直流出力
	定格出力	出力電圧	出力電流
PSW-360L30A	360W	0-30V	0-36A
PSW-360L80A		0-80V	0-13.5A
PSW-360M160A		0-160V	0-7.2A
PSW-360M250A		0-250V	0-4.5A
PSW-360H800A		0-800V	0-1.44A
PSW-720L30A	720W	0-30V	0-72A
PSW-720L80A		0-80V	0-27A
PSW-720M160A		0-160V	0-14.4A
PSW-720M250A		0-250V	0-9A
PSW-720H800A		0-800V	0-2.88A
PSW-1080L30A	1080W	0-30V	0-108A
PSW-1080L80A		0-80V	0-40.5A
PSW-1080M160A		0-160V	0-21.6A
PSW-1080M250A		0-250V	0-13.5A
PSW-1080H800A		0-800V	0-4.32A
