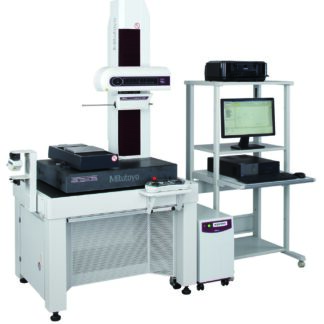

CNC表面粗さ・輪郭形状測定機
SV-C4500 HYBRID TYPE1
ミツトヨ
接触式の表面粗さと輪郭形状検出器に加え、非接触式検出器を搭載したHYBRIDタイプのCNC形状複合機種
特長
● 接触式の表面粗さと輪郭形状検出器に加え、非接触式検出器を搭載したHYBRIDタイプのCNC表面粗さ・輪郭形状測定機です。
● Y軸が標準搭載されています。そのため、複数ワークの測定などY方向位置決めにより測定領域が拡大できます。
● Z1軸検出器は衝突安全装置が内蔵されていますので、万一検出器本体がワークや治具に干渉した場合でも自動停止します。
● PLC（プログラマブルロジックコントローラ）との双方向通信（RS-232C）による外部制御機能（Ext I/O）をオプションでご用意しております。
主な仕様
| SV-C4500 CNC HYBRID TYPE1A |
SV-C4500 CNC HYBRID TYPE1B |
|
| 検出器 測定力（mN） | 0.75mN | |
| 測定範囲 X軸 | 200mm | |
| 真直精度 X軸（粗さモード） | 0.5µm/200mm | |
| 真直精度 X軸（輪郭モード） | 2µm/200mm | |
| 測定範囲 Y軸 | 200mm | |
| 真直精度 Y軸（粗さモード） | 0.5µm/200mm | |
| 真直精度 Y軸（輪郭モード） | 2µm/200mm | |
| 測定範囲 Z1軸 表面粗さ | 800µm、80µm、8µm | |
| 駆動範囲 Z2軸 | 500mm | |
| 搭載非接触検出器 | CPS2525（測定範囲：1.2mm） | CPS0517（測定範囲：0.1mm） |
| ベースサイズ（W×D） | 750×600mm | |
情報提供元: 株式会社ミツトヨ
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
・当社営業エリア内の対応とさせていただきます。またエリア内であっても対応できない場合がございます。
