高調波 / フリッカアナライザ
KHA3000

菊水電子工業

16A以上の三相 / 単相機器評価に対応した高調波・フリッカ測定器

特長

● 高調波測定器要求規格（IEC61000-4-7）の新・旧規格に対応

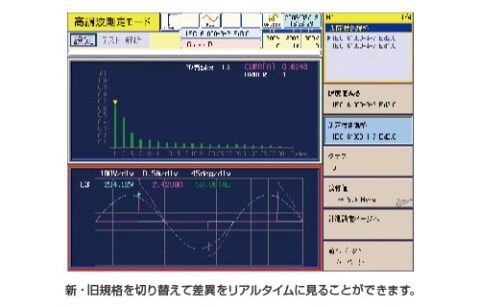

規格の選択は、限度値規格と測定器技術要求規格に分かれていますので自由に組み替えが可能です（KHA1000ではあらかじめ作られた組み合わせのみ）。


● 適合する規格

分類 限度値規格番号・版 測定技術規格番号・版
高調波 エミッション
  • IEC 61000-3-2 Ed5.0（2018）
  • IEC 61000-3-2 Ed3.0（2005）
  • IEC 61000-3-2 Ed2.2（2004）
  • EN IEC 61000-3-2（2019）
  • EN 61000-3-2（2006）
  • EN 61000-3-2（2000）/ A2（2005）
 16A 以下
  • IEC 61000-4-7 Ed2.1（2009）
  • EN 61000-4-7（2002）/ A1（2009）※1
  • IEC 61000-4-7 Ed2.0（2002）
  • EN 61000-4-7（2002）※1
  • IEC 61000-4-7 Ed1.0（1991）
  • EN 61000-4-7（1993）※2
  • JIS C61000-3-2（2019）
  • JIS C61000-3-2（2005）
 20A 以下
  • IEC 61000-3-12 Ed1.0（2004）
  • IEC 61000-3-12 Ed2.0（2011）
 16A 以上 75A 以下
フリッカ /
電源変動
エミッション
  • IEC 61000-3-12 Ed2.0（2011）
  • IEC 61000-3-12 Ed1.0（2004）
  • EN 61000-3-3（2013）/ A1（2019）
  • EN 61000-3-3（2008）
 16A 以下
  • IEC 61000-4-15 Ed2.0（2010）
  • EN 61000-4-15（2011）
  • IEC 61000-4-15 Ed1.1（2003）
  • EN 61000-4-15（1998）/ A1（2003）
  • IEC 61000-3-11 Ed2.0（2017）
  • EN IEC 61000-3-11（2019）
 16A 以上 75A 以下

※1　測定ウインドウ幅は0.2秒です。基本周波数50Hzでは10サイクル、基本周波数60Hzでは12サイクル分に当たります。次数間高調波は5Hz間隔で測定されます。測定された高調波と次数間高調波から高調波グループが求められます。高調波グループの値が測定結果となります。
※2　測定ウインドウ幅は基本周波数の16サイクルです。基本周波数が50Hzでは0.32秒、基本周波数が60Hzでは0.266秒になります。次数間高調波は測定されません。高調波のみ測定されます。高調波の値が測定結果となります。

主な仕様

入力部仕様 最大入力電圧 600Vrms / 900Vpeak（CAT Ⅰ）、 400Vrms（CAT Ⅱ）
最大入力電流 40Arms / 100Apeak、 どちらか小さい方 160Apeak（20ms以内）
入力チャンネル数 電圧入力、 電流入力ともに3チャンネル（L1、L2、L3）
入力切替 単相2線、 単相3線、 三相3線、 三相4線
電圧計測機能 レンジ定格電圧 150V / 300V / 600V
電流計測機能 レンジ定格電流 0.5A / 1A / 2A / 5A / 10A / 20A / 40A
電力計測機能 表示項目 有効電力、 皮相電力、 無効電力、 力率
高調波電流計測機能 対応規格 IEC 61000-3-2 Ed5.0, IEC 61000-3-2 Ed3.0, IEC 61000-3-2Ed2.2,
JIS C61000-3-2（2019）, JIS C61000-3-2（2005）
IEC 61000-3-12 Ed2.0, IEC 61000-3-12 Ed1.0
測定器要求規格 IEC 61000-4-7 Ed2.1（2009）, IEC 61000-4-7 Ed2.0（2002）, IEC 61000-4-7 Ed1.0（1991）
フリッカ / 電圧変動解析機 対応規格 IEC 61000-3-3 Ed3.1（2017）, IEC 61000-3-3 Ed2.0（2008）, IEC 61000-3-11 Ed2.0（2007）
測定器要求規格 IEC 61000-4-15 Ed2.0（2010）, IEC 61000-4-15 Ed1.1（2003）

メーカー製品URL:
https://kikusui.co.jp/w2-2/harmonic_flicker-analyzer/kha3000/kha3000/

情報提供元: 菊水電子工業株式会社

・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
　また、製品・仕様は予告なく変更、製造中止となることがあります。
・当社営業エリア内の対応とさせていただきます。またエリア内であっても対応できない場合がございます。
