TK-100 ON オンライン露点計
静電容量式（インピーダンス式）露点計TK-100シリーズは、露点または含水率を測定する株式会社テクネ計測の主力商品です。TK-100オンライン露点計はTK-100トランスミッターとモニター、センサーケーブルのセットですので、簡単に露点計測を開始できます。
メーカー
：テクネ計測/TEKHNE
特長
- 高性能の国産品、導入しやすい価格帯を実現
テクネ計測は製造・生産ライン・校正まですべての工程を国内で行なうことにより、品質を最重視し、かつお客様のあらゆる現場状況に導入しやすい価格帯でのご提供を徹底的に追及しております。 同時に、短納期での出荷体制を確立いたしました。 - 最先端センター技術を投入
TK-100オンライン露点計のセンサーは、最先端のセラミックセンサー・テクノロジーに当社の蓄積された膨大なデータを反映し完成したものです。各センサーの特性はトランスミッターに記録されており、実測によるセンサー出力に対して、センサー部温度計による温度補償を行い、露点値をリニアに出力します。これにより各センサーは完全互換可能となります。 - 幅広い露点測定範囲と高精度・高応答性
露点測定範囲：-100～＋20℃dp / 精度±2℃dp - サンプリング
TK-100のサンプリングはとても簡単です。 直接ダクトまたは測定環境に設置するか、バイパス可能な場合は、フィルター･センサーブロック･流量計を設置しサンプリングを行って下さい。これらは“スターターキット”(後述)としてオプションで購入することもできます。
測定原理
|

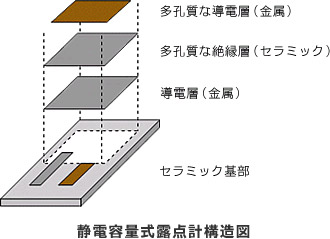

センサー部は、静電容量式の原理を用いています。2つの導電層に挟まれた多孔質の 絶縁層に水分子が吸着すると、上下の導電層間の静電容量が変化します。 この静電容量を、トランスミッター内部のマイコンにより、露点にリニアなアナログ 出力信号に変換しています。水分が吸着される絶縁層の厚さは0.5 μm以下、 上部導電層は厚さ0.1 μm以下であり、僅かな水分の吸脱着にも迅速に反応します。 株式会社テクネ計測のTK-100 シリーズ静電容量式露点計は 強靭且つ高精度の露点計であり 微量水分から大気までを計測可能な信頼性のおける製品です。 |
 |
ラインナップ
TK-100 ON オンライン露点計の標準構成品は 太字と水色行 で表しました。
| 分 類 | 名 称 | 型 番 |
|---|---|---|
| センサー | 露点トランスミッター(接続径5/8 UNF) [標準品] | TK-100TR |
| 露点トランスミッター(接続径5/8 UNF、2線式) | TK-100TR-2 | |
| 露点トランスミッター(接続径3/4 UNF) | TK-100TP | |
| 露点トランスミッター(接続径1/4 VCR) | TK-100VCTR | |
| ロングネック露点トランスミッター | TK-100OP-100 | |
| 接続径変更アダプタ(5/8 UNF→G 1/2変換) | TK-100OP-29 | |
| センサーケーブル | ３線式センサーケーブル (2 m) [標準品] | TK-100-3W-02 |
| ２線式センサーケーブル（２ｍ） | TK-100-2W-02 | |
| センサーケーブル長さ指定可（最長1,000 m） | TK-100-2(3)W-△△△※1 | |
| モニター | TK-100オンラインモニター（MＳ型） [標準品] | TK-100MS |
| TK-100オンラインモニター（MU型） ・露点℃dp・ppmなど2単位切替表示可能 |
TK-100MU-AI | |
| モニターボックス(TK-100MS/MU用) | TKZH001/ TKZH001-MU | |
| ロガー機能付指示計（MD型） | TKN-MD-①-②-③※2 | |
| モニター用電源コード | TK-100OP-06 | |
| サンプリング機器 | センサーブロック | TK-100SS |
| スターターキットA（センサーブロック別売） | TK-100SA | |
| スターターキットB（センサーブロック別売） | TK-100SB | |
| スターターキットAP | TK-100AP | |
| スターターキットAPM | TK-100APM | |
| 書類 | 日本語取扱説明書 [標準品] | – |
| 試験成績書 | – | |
| 校正証明書・トレーサビリティ体系図 | – | |
| JCSS校正証明書・トレーサビリティ体系図※3 | – |
※1 △△△には長さ（1～1,000 ｍ）をご指定ください。
※2 ①-②-③は選択項目で仕様に記載（表示数・アラームの有無・モニターボックスの有無を選択）
※3 JCSS校正は、校正点を-70/-50/-30/-10 ℃dpの中からご指定頂けます。
スターターキット
精度の高い水分計測を行うためには、測定ガスの種類、汚れの程度、流量、圧力や測定したい露点などを考慮して、 適切な配管材質・機器を選定することが必要となります。
スターター キット A用途： 接続径： 6 mm くい込み継手 |
 |
スターターキットB用途： 接続径：6mmくい込み継手 |
 |
スターター キット A Pセット 内容： 接続径： Rc1/4 寸法：約 |
 |
スターター キット APMセット 内容： 接続径： Rc 1/4 寸法：約 |
 |
仕様
| 品名 | TK-100露点トランスミッター | ||
|---|---|---|---|
| 型式 | TK-100TR | 使用温湿度 | 20～+60 ℃／15～95 %RH (結露なきこと) |
| 測定範囲 | -100～+20 ℃dp | 保管温湿度 | |
| 露点精度 | ±2 ℃dp | 使用圧力 | 10-4 Pa～30 MPa |
| 電源 | 12~28 VDC (電源電流40 mA以上) | 重 量 | 0.12 kg |
| 消費電力 | 1 W以下 | ケーブル | ツイストペア、シールドケーブル（ケーブル長2m） (オプション：ラインナップのセンサーケーブル参照) |
| 出 力 | 4-20 mA (最大負荷抵抗500 Ω) | ||
| 使用流量 | 0.5～10 m/s (直接挿入時) 1～20 L/min (センサーブロック使用時) |
接続径 | 5/8 UNF (オプション：ラインナップのセンサー参照) |
| 品名 | TK-100オンラインモニター （ＭＳ型)【標準品】 |
TK-100オンラインモニター (ＭＵ型) |
ロガー機能付指示計 (ＭＤ型) |
|---|---|---|---|
| 型 式 | TK-100MS | TK-100MU-AI | TKN-MD-①-②-③ |
| 表 示 | 5桁LED | 3.5型カラータッチパネル ①表示数(いずれか選択) １点：1 / 3点：3 |
|
| 電 源 | 100～240 VAC ±10 % | ||
| アナログ出力 | 4-20 mA (最大負荷抵抗5０0 Ω) | ||
| 警報出力 | 3点、リレー接点1a 容量3 A,250 VAC |
2点、リレー接点1c 容量0.6 A,125 VAC |
②警報(いずれか選択) 有：A / 無：B |
| 警報 有：Aの場合 4点、リレー接点1a 容量5 A,250 VAC |
|||
| 消費電力 | 約8 W | 約23 W | 約20 W |
| 使用温湿度 保管温湿度 |
0～+50 ℃／15～95 %RH (結露なきこと) | ||
| 重 量 | 0.3 kg | 0.4 kg | 0.6 kg |
| 外形寸法 | 96(W)x 48(H)x 116.5(D)mm | 96(W)×48(H)×130.5(D)mm | 96(W)×96(H)×117(D)mm |
| パネルカット | 92(W)x 45(H)mm | 92(W)x 92(H)mm ③モニターボックス(いずれか選択) 有：DM / 無：記載せず |
|
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2022-03
産業種別
- 航空・宇宙開発
- 新エネルギー
- 紙・パルプ
- 化学製品
- 石油製品
- プラ製品
- ゴム製品
- 製薬・医薬品
- めっき
- 金属製品
- 機械
- 電子・デバイス
- 電気機械
- 電気製品
- ガス
測定項目または機能
- 露点
ダウンロード(カタログ・資料)
