真円度・円筒形状測定機 EC 5200
大型測定物の円筒形状測定に最適。自動心出し、自動傾斜、面自動傾斜機能の自動テーブルを搭載した省スペースタイプです。
メーカー
：小坂研究所/Kosaka Laboratory
特長
- 設置スペースを従来型比率約3割減
- クラス最高の回転精度
- Y軸移動量±70 mm
- R移動量275 mm(当社比62 ％UP)
- 移動速度アップ Z軸 50mm/sec X軸 30mm/sec
- 全高2500 mm以下、天井の低い測定室にも対応
- 主な拡張機能： 非接触検出器Trispy、円周粗さ測定、長物検出器

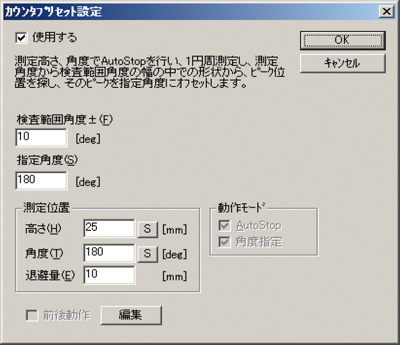

カムのトップ角度検出 |

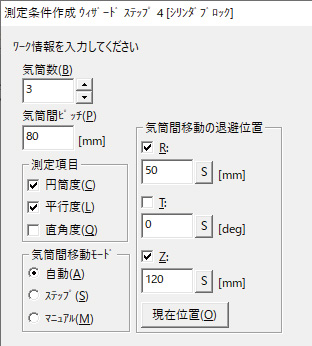

エンジンブロックの測定条件作成ウィザード |
 カムのトップ角度の真直度形状が 測定できます。 |
 拡張機能（オプション）
|
仕様
| 回転部 | 回転軸受機構・方式 | 多孔質静圧空気軸受・検出器回転式 |
|---|---|---|
| 回転精度 半径方向 | 0.05 μm(JIS B 7451) | |
| 回転精度 軸方向 | 0.15 μm(回転中心からの50 mm 位置) | |
| 回転速度 | 1～10 rpm 可変(エンドレスで手動回転可能) | |
| テーブル部 | テーブルの大きさ | 600 mm × 500 mm |
| テーブル移動範囲 | X：±300 mm, Y：±70 mm | |
| 機械的心出し調整範囲 | ±70 mm(max) | |
| 機械的傾斜調整範囲 | ±6 mm/340 mm(±1°) | |
| 移動速度 | X：max 30 mm/sec, Y：max 20 mm/sec | |
| 上下動部 | 真直度測定精度 | 0.6 μm/任意の200 mm(5.0 μm/1000 mm) |
| 回転軸線と上下動の平行度 | 0.8 μm /100 mm | |
| 上下移動量 | 1000 mm | |
| 測定速度 | 0.5～5 mm/sec | |
| 移動速度 | max 50 mm/sec | |
| 半径方向部 | 移動量 | 275 mm |
| 測定力 | max 30 mm/sec | |
| 検出器 | 測定力 | 100 mN(10 gf)以内可変 |
| 可動範囲 | 1800 μm(bスタイラスアーム使用時) |
