広帯域LCRメータ LCR-8200シリーズ

広帯域LCRメータ LCR-8200 シリーズは、測定周波数範囲が、10Hz～1MHz/5MHz/10MHz/20MHz/30MHz の5 モデルをラインナップ。お客様のニーズに合わせた選択が可能です。大型7 インチカラーディスプレイを採用し、0.08% の高い測定精度を提供します。測定結果は、選択した測定モードに応じて数値またはグラフで表示できるので、デバイスの特性評価に最適です。インタフェースはUSB デバイス、GPIB、LAN、RS-232C、ハンドラを標準で装備しています。グラフモードでもUSB メモリにデータを保存でき、特性曲線および数値データは後で解析が可能です。 LCR-8200の多様な機能により、開発、技術、生産における受動部品のテストに容易に対応できます。

メーカー

：GWINSTEK/テクシオ・テクノロジー

特長

広帯域テスト周波数：DC、10Hz～30MHz (LCR-8230)
7インチLCDカラーディスプレイ
0.08％の基本測定確度
測定パラメータ4項目とモニタ値を同時に表示：
測定パラメータ：Ls、Lp、Cs、Cp、Rs、Rp、X、R、|Z|、G、B、|Y|、D、Q、θd、θr、DCR
リスト測定：15ステップのマルチ条件リストによる測定を実行
最大9個のBIN測定機能
2つの測定項目を同時にグラフ表示が可能なスイープ機能
PASS/FAIL判定機能
内部DCバイアス電圧は±12Vまで可変可能
オートレベルコントロール機能により一定の信号レベルをDUTに印加
設定・測定結果をUSBメモリに保存可能
制御インタフェース：RS-232C、USB、LAN、GP-IB、ハンドラ
LabVIEWドライバおよび専用アプリケーション
寸法・重量　346 (W) X 145 (H) X 335 (D) mm、約3.3kg
付属品　取扱説明書(英文のみ)、電源コード、ケルビンクリップテストリード

機能詳細

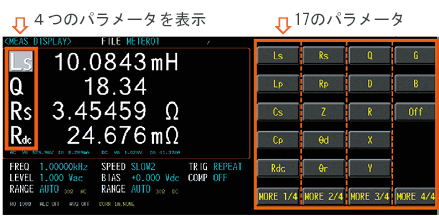

表示モード LCR-8200 は、測定パラメータを任意に選択表示が可能です。ユーザーは測定に応じて、17 の測定パラメータから最大4 つのパラメータを選択可能で、表示順も任意に配置できます。測定パラメータ：Ls、Lp、Cs、Cp、Rs、Rp、X、R、\|Z\|、G、B、\|Y\|、D、Q、θd、θr、DCR

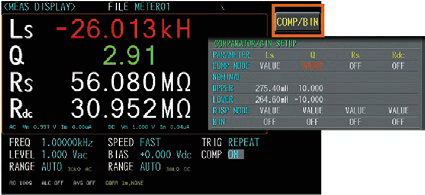

	判定機能選択された各測定パラメータは絶対値、許容値( 基準値との差)、許容割合( 基準値との差の比率) に関して、個々に比較、判定ができます。警告音の他に、測定パラメータの判定結果は異なる色で表示されます。赤色はリミットを超えていることを、緑色はリミット内であることを示し、騒音の多い環境下でもスムーズに比較、判定ができます。

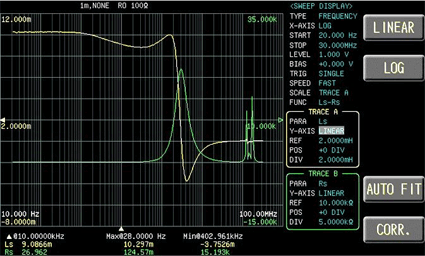

スイープ機能 2 つの測定パラメータを同時にスイープできます。スイープ種類 (周波数/Vac/Iac)、スイープスケール（LOG/LINEAR)、スイープ速度、内部バイアス付加等の設定もできます。スイープが完了すると自動的に最適な表示が得られ、カーソルによる測定値の読み取りが可能です。前面パネルのUSB ポートに装着したUSBメモリにスイープ表示画面と測定値を保存できます。

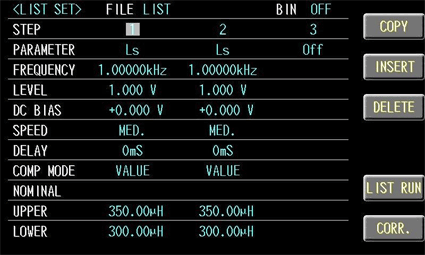

	リスト機能 15 ステップのリスト測定モードは特定の周波数または電圧における測定値が可能です。各ステップの測定結果は個々に比較/判定ができます。トリガモードを「AUTO」に設定すると、測定画面に「WAIT ON」と表示され、テストリードの接続状態を検出します。DUT が接続されると、自動的に測定が開始されます。

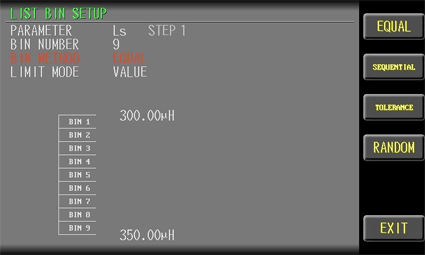

BIN判定機能( 測定結果の分類) 各測定パラメータに対するBIN数は最大9まで設定できます。個々の分類の判定基準はBIN手法(EQUAL/SEQUENTIAL/TOLERANCE/ RANDOM) および判定基準(絶対値、許容値、許容割合）から選択できます。この分類の結果はハンドラインタフェースを介しても取得できますので、ソーターなどの外部機器に直接接続すれば、すぐに部品の仕分けができます。

その他の機能オートレベル：印加電圧または印加電流を周波数が変化しても一定にして測定を行う機能トリガ入力：測定の開始を外部から指定できます外部制御：USB/GP-IB/RS-232C/LANが使用可能です。専用アプリ、LabVIEWドライバ等から利用可能ハードコピー：スイープのグラフ表示や4項目表示の画面をUSBメモリに保存

仕様

名称	広帯域LCRメータ LCR-8200シリーズ
型式	LCR-8230	LCR-8220	LCR-8210	LCR-8205	LCR-8201
周波数
範囲	DC、10Hz ~ 30MHz	DC、10Hz ~ 20MHz	DC、10Hz ~ 10MHz	DC、10Hz ~ 5MHz	DC、10Hz ~ 1MHz
確度	6 桁、 0.0007%±0.1Hz
出力インピーダンス
	25Ω / 100Ω 選択可能
基本確度（測定精度）
	±0.08%
テストスピード
	MAX: 2.5ms(>10kHz)、FAST: 50ms(>20Hz)、MEDIUM: 100ms、SLOW: 300ms、SLOW2: 600ms
テスト信号レベル
AC 電圧	10mV ~ 2Vrms (FREQ. ≦1MHz), 10mV ~ 1Vrms (FREQ. > 1MHz or FREQ. ≦1MHz and RO=25Ω)
AC 電流	100μA ~ 20mArms (RO=100Ω), 200μA ~ 40mArms (RO=25Ω)
DCR 電圧	1Vdc (40mA max.)
測定パラメータ	測定パラメータ4項目とモニタ値を同時に表示
測定パラメータ	Impedance (Z), Inductance (Ls / Lp), Capacitance (Cs / Cp), AC Resistance (Rs / Rp), Quality Factor (Q), Dissipation Factor (D), Admittance (Y), Conductance (G), Reactance (X),Phase Angle (θd / θr), Susceptance (B), DC Resistance (Rdc)
リスト測定
リストステップ数	15
設定項目	Freq/Vac/Iac/DC Bias/Comp/BIN
トリガ	AUTO, REPEAT, SINGLE
スイープ測定
グラフ	２本のグラフ表示が可能
スイープ項目	Freq/Vac/Iac, Keep Trace
その他機能
自動レベル制御	あり
DCバイアス	0 ~ ±12V
ハンドラ	PASS, FAIL and OK, NG or BIN 1-9
その他特長
補正	Open/Short/HF Load/Load
V/Iモニタ	Vac, Iac, Vdc, Idc
コンパレータ	Value, Δ, Δ%
ブザー機能	OFF, Pass, Fail
平均	1 ~ 64　回
ディスプレイ	７インチカラー液晶　(800×480)
インタフェース	USB(CDC)/GP-IB/LAN/RS-232C/ハンドラ/USBホスト/トリガ入力
電源	AC 100V~240V, 50/60Hz; 消費電力: 最大65VA
付属品	取扱説明書(英文のみ)、電源コード、LCR-06B(ケルビンクリップテストリード)
寸法	346 (W) X 145 (H) X 335 (D) mm
質量	約3.3kg
