広帯域LCRメータ
LCR-8200シリーズ
テクシオ・テクノロジー
最高30MHzの広帯域LCRメータ
- 広帯域テスト周波数:DC、10Hz〜30MHz(LCR-8230)
- 7インチLCDカラーディスプレイ
- 0.08%の基本測定確度
- 測定パラメータ4項目とモニタ値を同時に表示
特長

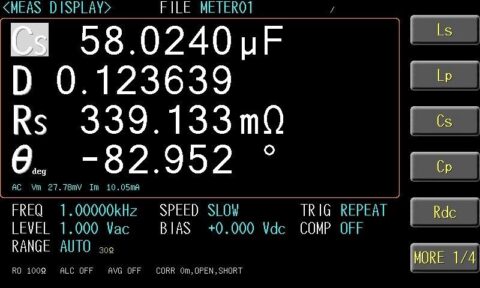

● 表示モード
メーターモードでは17種類の項目から4つを選択して数字で表示することができます。
測定パラメータ:Ls、Lp、Cs、Cp、Rs、Rp、X、R、|Z|、G、B、|Y|、D、Q、θd、θr、DCR

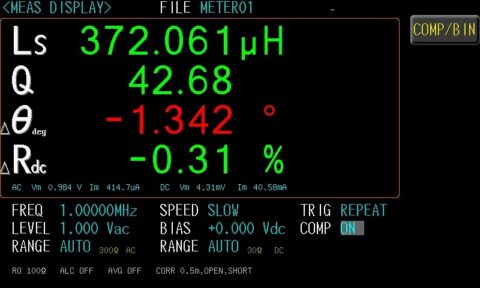

● 判定機能
画面に表示した4項目についてそれぞれ判定基準を設定し、PASS / FAILの判定をおこないます。判定結果に応じてブザー音、ステータス出力などの出力が可能です。

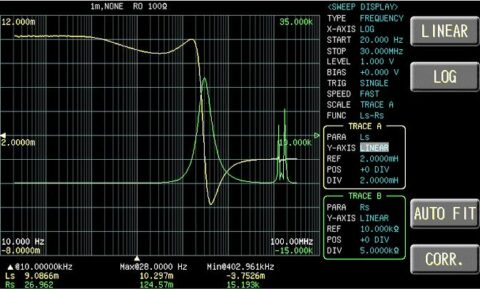

● スイープ機能
2つの測定パラメータのトレース表示が可能なスイープ機能は周波数・電圧・電流に対してスイープを行ないます。グラフとして表示された画像はUSBメモリにも保存が可能です。
主な仕様
型式 | 測定周波数 | 機能 |
LCR-8230 | DC、10Hz~30MHz | 同時4項目測定、リスト測定、BIN機能、スイープ測定、判定機能 |
LCR-8220 | DC、10Hz~20MHz | |
LCR-8210 | DC、10Hz~10MHz | |
LCR-8205 | DC、10Hz~5MHz | |
LCR-8201 | DC、10Hz~1MHz |
メーカー製品URL:
https://www.texio.co.jp/product/detail/172
情報提供元: 株式会社テクシオ・テクノロジー
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
