電⼦負荷機能付き⾼分解能多出⼒直流安定化電源
PDWシリーズ
テクシオ・テクノロジー
ドロッパ⽅式採⽤の低ノイズ・低リップルの多出⼒・⾼分解能直流安定化電源です。

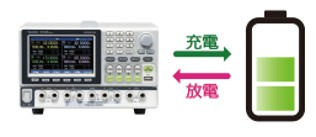

全モデルに電⼦負荷機能を搭載し(CH1及びCH2、1chモデルはCH1のみ)1台で電源供給・放電動作が可能です。
特長
● 多チャンネル&高分解能設定・測定
PDWシリーズの各出力は、設定 / 読み取り(モニター表示)共に高分解能で、詳細な制御が可能となっており、10キーを使用して簡単に行うことができます。各チャンネル間はアイソレーションされており、それぞれ独立して操作が可能で、出力ON / OFFは個別と一括で制御が可能です。
● 直列・並列トラッキング動作
本器内部接続での直列 / 並列接続をPDWシリーズに搭載しています。通常の電源2台による直列 / 並列接続では、2台の間の相互接続が別途必要でしたが、内部での接続切替機能を設けることにより相互の外部接続を不要とし、より簡単に行えるようになっています。(本動作は1chモデルを除いた、CH1とCH2間で可能です。)
● 電子負荷機能
CH1とCH2は電子負荷モードに切り替え可能です。電子負荷機能は最大50W(CH1モデルは100W)でCV / CC / CRの3つのモードに対応しています。 また、CH1を直流安定化電源として出力させながらCH2を電子負荷として動作させる等の混在した動作も可能です。
● シーケンス
CH1とCH2にシーケンス出力機能を搭載しています。シーケンス機能はステップ毎に電源出力の電圧・電流を設定し順番に実行していく機能で、電子負荷機能(CV / CC)も動作が可能です。
主な仕様
CH1 | CH2 | CH3 | CH4 | ||||||
出力電圧 | 出力電流 | 出力電圧 | 出力電流 | 出力電圧 | 出力電流 | 出力電圧 | 出力電流 | ||
1ch モデル |
PDW32-6SG | 0-32V | 0-6A | ー | ー | ー | ー | ー | ー |
PDW36-10SG | 0-36V | 0-10A | ー | ー | ー | ー | ー | ー | |
PDW72-55SG | 0-72V | 0-55A | ー | ー | ー | ー | ー | ー | |
2ch モデル |
PDW32-3DG | 0-32V | 0-3A | 0-32V | 0-3A | ー | ー | ー | ー |
3ch モデル |
PDW32-3TG | 0-32V | 0-3A | 0-32V | 0-3A | 1.8, 2.5, 3.3, 5V | 5A USBポート:3A |
ー | ー |
PDW30-6TG | 0-30V | 0-6A | 0-30V | 0-6A | ー | ー | |||
PDW60-3TG | 0-60V | 0-3A | 0-60V | 0-3A | ー | ー | |||
PDW36-5TG | 0-36V | 0-5A | 0-36V | 0-5A | ー | ー | |||
4ch モデル |
PDW32-3QG | 0-32V | 0-3A | 0-32V | 0-3A | 0-5V | 0-1A | 0-15V | 0-1A |
メーカー製品URL:
https://www.texio.co.jp/product/detail/181
