特長

● 製品紹介

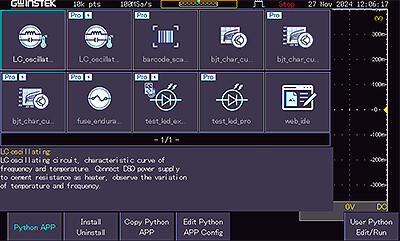

● Python プログラム
内蔵のPython APPを変更したり、カーブ描画やGUI 操作メニューを表⽰する独⾃のプログラムを登録できます。Basic バージョンでは、実⾏可能なデモプログラム（USB デバイス制御やGUIを備えたプログラムを含む）の実⾏、Professional バージョンではプログラムの編集ができます。

● 高速スペクトラムアナライザ機能
オシロスコープから独立した処理系を持ち、高速更新が可能で、従来のスペクトラムアナライザと同様の操作性を持った周波数解析表示ができます。RBWの指定やMAX / MINホールド、平均など解析に有効な機能があります。2ch同時表示、スペクトログラム表示が可能です。

● 2ch 25MHz任意信号発生機能
最高25MHzの信号発生器を2ch持ち、正弦波、方形波、パルス波、三角波が出力できます。また14ビット、16kポイントの任意信号発生器としても利用可能です。変調機能、スイープ機能やチャンネル連動の機能があります。

● 最大10M/CHの大容量波形メモリ
最大10M/CHの大容量波形メモリを搭載。大容量メモリによりサンプリングスピードが高速な状態で詳細な波形を取得できます。また、メモリ長を選択することが可能です。セグメント機能との組み合わせで現象を的確に現象を解析できます。

● 120,000波形/秒の高速波形更新と波形表示テクノロジー
120,000回/秒の高速更新とVPOにより各波形ポイントを振幅、時間と信号頻度の3次元でわかりやすく表示します。発生頻度に応じた輝度階調表示でジッタやグリッチなどを視覚的に捕らえることができます。

主な仕様

型式	CH数	周波数帯域	サンプリングスピード	バージョン
MPO-2102B	2	100MHz	サンプリング：最高1GS/s 使用ch数による 2ch以下：1GS/s 3ch以上：500MS/s	Basicバージョン
MPO-2104B	4	200MHz
MPO-2202P	2	100MHz		Professionalバージョン
MPO-2204P	4	200MHz



バージョン	Basic	Professional
波形処理	1000 points	100000 points
プログラムメモリサイズ	1M	20M
CAN､FD､USB2.0（フルスピード）	〇	〇
FlexRay､USB PD､I2Sデジタルコーディング	×	〇
