電力回生型電子負荷装置
LSCシリーズ
テクシオ・テクノロジー
コンパクトで軽量な大容量電子負荷装置
- 軽量・省スペースの コンパクト設計
- マスタースレーブ並列動作による大容量化（最大 48kW）
- 大型 LCDディスプレイに 5つのデジタル V / A / Wメーターを同時に表示可能
特長

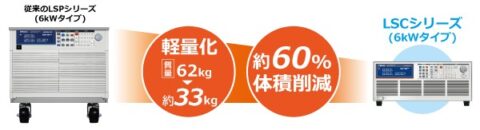

● 軽量コンパクト設計
優れた放熱構造により、リニア方式で非常にコンパクトなDC電子負荷装置です。
● マスタースレーブ並列動作による大容量化
同一モデルを最大8台並列接続が可能です。6kWモデルを8台接続した場合、最大48kWの大電力放電が可能になります。
● 電圧源電流源評価
LSCシリーズは、StaticモードでCC,CR,CV,CPモードで放電が可能で、DynamicモードはCC,CR,CPモードで放電が可能です。StaticとDynamicの両モードで、電圧、電流、電力の上限下限しきい値を設定し、電圧源電流源の出力状態の判定ができます。また、サージテストを使用すると、モーター等の始動電流を再現できます。サージテストは、LOADオン時にCCモードでのサージ電流を流し、通常電流値まで階段状に電流値を減少させる動作をします。
主な仕様
| 型式 | 直流入力 | ターボモード | 定格電圧 | ||
| 定格電力 | 定格電流 | 定格電力 | 定格電流 | ||
| LSC402-151 | 4kW | 400A | 6kW | 600A | 150V |
| LSC502-151 | 5kW | 500A | 7.5kW | 750A | |
| LSC602-151 | 6kW | 600A | 9kW | 900A | |
| LSC402-601 | 4kW | 280A | 6kW | 420A | 600V |
| LSC502-601 | 5kW | 350A | 7.5kW | 525A | |
| LSC602-601 | 6kW | 420A | 9kW | 630A | |
| LSC402-122 | 4kW | 160A | 6kW | 240A | 1200V |
| LSC502-122 | 5kW | 200A | 7.5kW | 300A | |
| LSC602-122 | 6kW | 240A | 9kW | 360A | |
メーカー製品URL:
https://www.texio.co.jp/product/detail/184
情報提供元: 株式会社テクシオ・テクノロジー
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
