特長

● 表示モード
並列 / 直列の等価回路を指定した測定モードに対応した測定結果2項目を大きく表示し、モニタ値を2個と測定条件を表示する通常モード と測定条件の代わりに判定結果を表示する拡大モード を切替えて表示します。

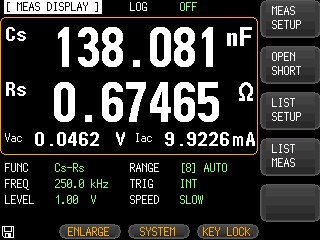

通常モード

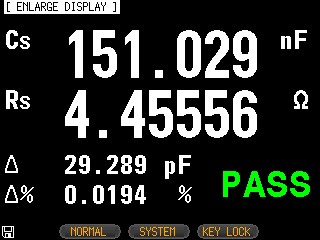

拡大モード

● 測定モード
16種類の測定モードから選択し測定結果を表示します。

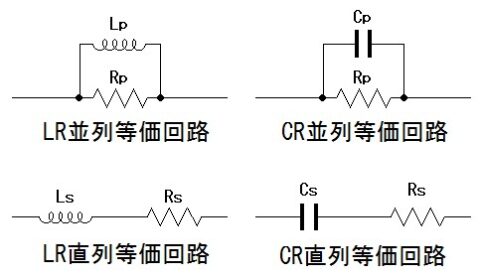

Cs-Rs：直列等価回路の容量 / 抵抗　　　　　 Lp-Rp：並列等価回路の誘導 / 抵抗
Cs-D：直列等価回路の容量 / 損失係数　　　   Lp-Q：並列等価回路の誘導 / Q値
Ls-Rs：直列等価回路の誘導 / 抵抗　　　　　  Rp-Q：並列等価回路の抵抗 / Q値
Ls-Q：直列等価回路の誘導 / Q値　　　　　　DCR：直流抵抗
Rs-Q：直列等価回路の抵抗 / Q値　　　　　　Z-θr：インピーダンス / 位相角（rad）
R-X：直列等価回路の抵抗 / リアクタンス　　 |Z|-θd：インピーダンス / 位相角（度）
Cp-Rp：並列等価回路の容量 / 抵抗　　　　　|Z|-D：インピーダンス / / 損失係数
Cp-D：並列等価回路の容量 / 損失係数　　　   |Z|-Q：インピーダンス / Q値

● BIN測定機能
BIN機能は9個までの範囲を設定し、各範囲の回数と範囲外の判定を表示する機能です。範囲はオーバーラップした設定も可能です。

● リスト掃引機能
周波数や電圧・電流レベルを変更しながら10ポイントまでの測定を連続で行う機能です。

主な仕様

型式	測定周波数
LCR-6300	10Hz～300kHz
LCR-6200	10Hz～200kHz
LCR-6100	10Hz～100kHz
LCR-6020	10Hz～20kHz
LCR-6002	10Hz～2kHz
