特長

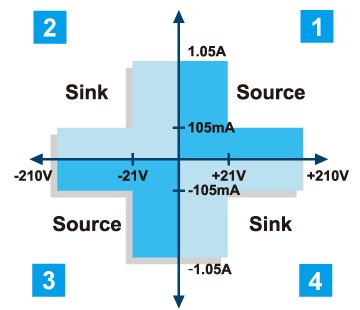

● 4象限出力、最大±210V / ±1.05A / 22W
最大22Wの4象限動作が可能です。①と③象限ではソース（電流の供給）動作として、②と④象限ではシンク（電流の吸い込み）として動作とします。微小電流の一定値で充電や放電を行いながら、その端子間電圧を測定する様な動作も本器一台で可能となります。

【2つの出力範囲】・±21Vまで、±1.05A　・±210Vまで、±105mA
【最小印加分解能】10pA, 1µV

● 4つのシーケンス出力モード搭載
基本となるDC出力に加え、出力値を変化させるシーケンス機能を搭載しています。シーケンス機能は、一定のステップで電圧 / 電流を変化させたい時などに使用できる大変便利な機能です。シーケンス機能には4つのモードがあり、最大2500のシーケンスポイントの設定が可能です。

● ソースメジャー機能
本器はソース動作やメジャー動作に加えて、一連のソース・メジャー動作を行うことができます。それぞれ個々の機器で行っていた場合に比べその連動性の 調整等を行う手間が省ける為テストシステム全体の簡素化や使いやすさの向上につながります。また、遅延時間を動作内に含む「ソース・ディレイ・メジャー」 サイクルは、印可後の安定した状態での測定を可能にします。

主な仕様

型式		GSM-20H10	GSM-20H10G（受注生産品）
出力	範囲	±210V / 105mA、±21V / 1.05A
	電圧レンジ	200mV～200V
	電流レンジ	1µA～1A
測定	最大桁数	6 1/2桁
	電圧レンジ	200mV～200V
	電流レンジ	1µA～1A
インターフェース		LAN, USB-TMC, RS-232C	LAN, USB-TMC, RS-232C, GP-IB
