パワーメータ
GPM-8320 / 8330
テクシオ・テクノロジー
三相入力を備えたパワーメータ
- 5インチTFTカラー液晶
- DC, 0.1Hz ~ 100kHz 電圧 / 電流 測定帯域
- 測定可能定格レンジ 1000V/20A
- 4つの接続モード選択(1P3W, 3P3W, 3P4W, 3V3A) ※ GPM-8320は2つのモード
特長

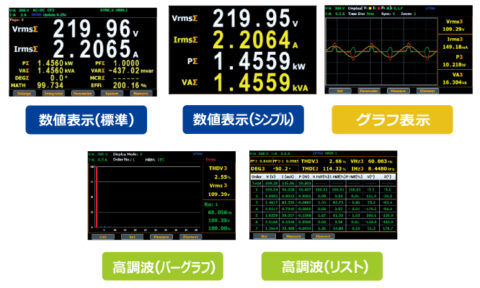

● 多彩なディスプレイモード
電力測定時の数値表示には、標準とシンプルのモードがあり、表示項目は25の測定値パラメータから任意に変えることが可能です。
-
- 標準:10の測定値(メイン2項目、サブ8項目)
- シンプル:数値を拡大表示しメインとして4項目
- マルチ:各入力モジュールの測定値を同時表示します
高調波測定のモードでは、次数毎のバーグラフ表示と8つの高調波パラメータの表示ができるリスト表示の2つがあります。
グラフモードではオシロスコープの様なウェーブフォーム(電圧・電流・電力)を表示することができます。水平軸は、更新レートに応じて50µs/div ~ 10ms/div とすることができ、入力レンジに応じた表示と3段階の拡大表示が可能です。
● レシオ設定

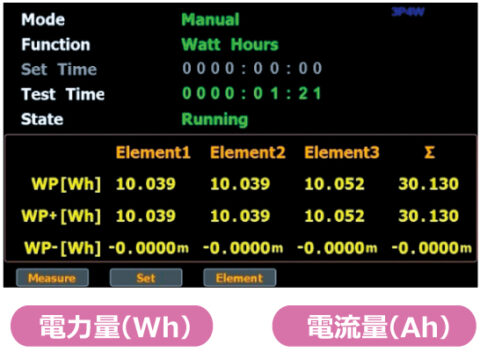

● 積算測定
● 高調波測定
最大50次までの高調波測定では、視覚的にわかりやすいバーグラフ表示と8項目のパラメータを表示するリスト表示の2つがあります。ログファイルへの保存も可能で家電・電気機器の電源部評価に役立ちます。
主な仕様
型式 | 測定項目 | 入力数 | 外部I/O、アナログ出力 |
GPM-8320 | 電圧、電流、有効電力、皮相電力、無効電力、力率、位相、周波数、ピーク電圧、ピーク電流、ピーク電力、高調波歪、クレストファクタ、最大電流比、電力量、電流量 | 2ch | ー |
GPM-8320D | 2ch | 〇 | |
GPM-8330 | 3ch | ー | |
GPM-8330D | 3ch | 〇 |
メーカー製品URL:
https://www.texio.co.jp/product/detail/186
情報提供元: 株式会社テクシオ・テクノロジー
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
