特長

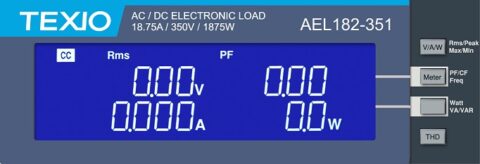

● メータ表示
測定項目を高精度で測定し、選択された4項目を同時に表示することができます。

測定項目

• • 電圧実効値, 電圧ピークtoピーク, 電圧最大値, 電圧最小値
  • 電流実効値, 電流ピークtoピーク, 電流最大値, 電流最小値
  • 有効電力, 皮相電力, 力率
  • 周波数,クレストファクタ
  • 電圧全高調波歪み率, 高調波電圧
  • 電流全高調波歪み率, 高調波電流

● 6種類の放電モードで各種模擬が可能
放電モードの切り替えで様々な負荷の模擬を可能とします。

モード	動作
CC（定電流）	一般的な電子機器に近い波形を再現可能。CCモードでは、クレストファクタや力率（位相の進みや遅れ）を制御することができます。
線形CC	PWMインバータードライバや方形波などの非正弦波電源に適した放電モードで、UPSなどの正弦波⇔非正弦波などの遷移状態の評価が可能です。
CR（定抵抗）	抵抗に近い動作を行い、CCモードとは違い電圧波形に応じて電流を流すことができます。
CV（定電圧）	特定の電圧以上になった場合に動作することが可能な定電圧モード。余剰な電力消費などに利用できます。
CP（定電力）	一定電力負荷として動作し、CCモードとは違い電圧波形に応じて電流を流すことができます。
非線形AC負荷	UPSやパワーコンディショナの規格に応じた歪み率の高い負荷を模擬することが可能なモードです。 整流器の模擬にも使用することができます。

主な仕様

モデル	電力	AC電流		AC電圧	DC電圧	寸法（H×W×D）	質量	外観
AEL182-351	1875 W	18.75Arms	56.25Apeak	50～350Vrms	500Vdc	177×440×558 mm	21.5kg	1
AEL282-351	2800W	28Arms	84Apeak			177×440×558 mm	27.5kg	1
AEL372-351	3750 W	37.5Arms	112.5Apeak			177×440×558 mm	33.5kg	1
AEL562-351	5600 W	56.0Arms	168Apeak			458×480×590 mm	58kg	2
AEL752-351	7500 W	75.0Arms	225Apeak			458×480×590 mm	70kg	2
AEL113-351	11250W	112.5Arms	337.5Apeak			636×480×590 mm	105kg	3
AEL153-351	15000W	112.5Arms	337.5Apeak			814×480×590 mm	140kg	4
AEL183-351	18750W	112.5Arms	337.5Apeak			1283×600×600 mm	260kg	5
AEL223-351	22500W	112.5Arms	337.5Apeak			1283×600×600 mm	295kg	6
AEL182-421	1875 W	18.75Arms	56.25Apeak	50～425Vrms	600Vdc	177×440×558 mm	21.5kg	1
AEL282-421	2800W	28Arms	84Apeak			177×440×558 mm	27.5kg	1
AEL372-421	3750 W	37.5Arms	112.5Apeak			177×440×558 mm	33.5kg	1
AEL562-421	5600 W	56.0Arms	168Apeak			458×480×590 mm	58kg	2
AEL752-421	7500 W	75.0Arms	225Apeak			458×480×590 mm	70kg	2
AEL113-421	11250W	112.5Arms	337.5Apeak			636×480×590 mm	105kg	3
AEL153-421	15000W	112.5Arms	337.5Apeak			814×480×590 mm	140kg	4
AEL183-421	18750W	112.5Arms	337.5Apeak			1283×600×600 mm	260kg	5
AEL223-421	22500W	112.5Arms	337.5Apeak			1283×600×600 mm	295kg	6
AEL282-481	2800W	18.75Arms	56.25Apeak	50～480Vrms	700Vdc	177×440×558 mm	27.5kg	1
AEL372-481	3750 W	28Arms	84Apeak			177×440×558 mm	33.5kg	1
