カラーグラフィックデジタル指示計
TD-9000T
ティアック
荷重（ロードセル）とストローク（変位計）の2入力に対応した荷重管理用デジタル指示計です
特長
● PNP出⼒対応
従来から発売している外部入出力方式「NPNタイプ」に加えて主に欧州地域で多用される「PNPタイプ」を追加し、ラインナップを充実。
● コンパクトボディ / カラー表示画面
汎用的なDIN1/4（92×92mm）のパネル取付穴サイズに、4.3型ワイドタッチパネルモニターを搭載しています。
● 変位センサー入力
ひずみ、変位（電圧・パルス）の2入力を採用。パルス入力（A/B相・ラインドライバ（RS-422準拠））および電圧入力±5.2Vに対応。時間－荷重だけではなく、変位－荷重管理も可能。

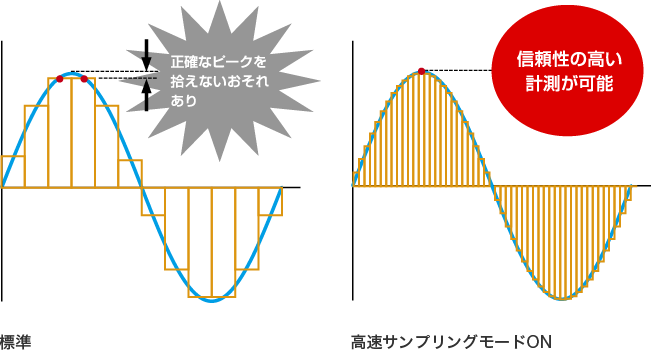

● 高速処理
瞬間的な変化も逃さず、より信頼性の高い計測を実現。毎秒25,000回、毎秒5,000回の速度を選択できます。（分解能：24bit）
● 製品紹介
主な仕様
| 型式 | TD-9000T | TD-700T | TD-SC1 |
| モニタ画面 | 4.3型カラータッチパネル液晶 （480×272ドット） |
2.4型 カラー液晶 （240×320ドット） |
ー |
| 表示回数 | 24bit、5000回/秒、25000秒/回 | 24bit、4000回/秒 or 20000回/秒（ホールド時）選択 | ー |
| 指示値表示 | ±32000 | ±99999 | ー |
| 入力チャンネル数 | 2（ロードセル+変位） | 1（ロードセル） | |
| ひずみゲージ式センサー | ±3.2mV/V | ±5.0mV/V | |
| ブリッジ電圧 | DC2.5V / 5V / 10V（電流最大30mA） | DC2.5V or 10V（電流最大30mA） | DC 5、10V ±10％（電流最大30mA） |
| 直線性 | 0.01%F.S. +1digit以内（入力1.0mV/V以上） | 0.01%F.S.＋1digit以内（入力5mV/Vの時） | |
※ スペック表はTD-9000T、TD-700T、TD-SC1の3機種について表記しています。
メーカー製品URL:
https://loadcell.jp/products/indicator/td-9000t/
情報提供元: ティアック株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
