デジタル指示計
TD-700T
ティアック
TD-700Tは、今まで上位機種のみで対応可能とされた毎秒4000回のサンプリングをDINサイズ(W約96×H53×D131mm)で実現した組み込み用デジタル指示計です。幅10cmに満たないボディに多くの機能を搭載し、かつ低価格を実現しました。
特長
● 視認性に優れたカラー表示画面
物理量を直読できる5桁デジタル表示やアナログ感覚で値を示すバーメーター表示など情報が容易に一読できるカラーLCDを搭載。ホーム画面を「標準」「バーメーター」「指示値」「グラフ」から選択でき、用途に合わせたカスタマイズも可能。

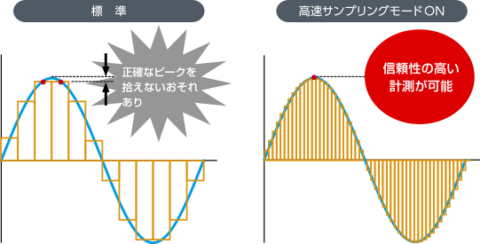

● 高速処理
今まで上位機種でのみの対応とされてきた業界トップクラスの高速処理、毎秒4000回のサンプリングを1/8DINサイズの普及機として実現。
● オート校正(TEDS)
TEDS対応により感度校正が容易。ティアックのTEDS対応トランスデューサー接続時はオートでの校正も可能。

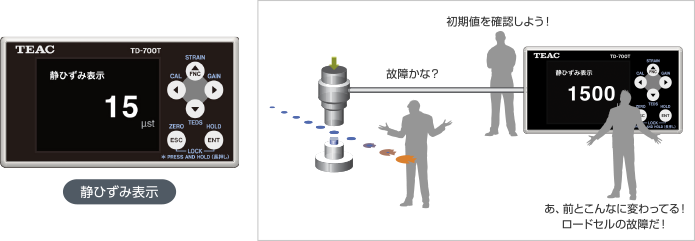

● 静ひずみ表示
静ひずみ測定が可能。塑性変形によるロードセル側不具合等の見極めが容易。
主な仕様
型式 | TD-9000T | TD-700T | TD-SC1 |
モニタ画面 | 4.3型カラータッチパネル液晶 (480×272ドット) |
2.4型 カラー液晶 (240×320ドット) |
ー |
表示回数 | 24bit、5000回/秒、25000秒/回 | 24bit、4000回/秒 or 20000回/秒(ホールド時)選択 | ー |
指示値表示 | ±32000 | ±99999 | ー |
入力チャンネル数 | 2(ロードセル+変位) | 1(ロードセル) | |
ひずみゲージ式センサー | ±3.2mV/V | ±5.0mV/V | |
ブリッジ電圧 | DC2.5V / 5V / 10V(電流最大30mA) | DC2.5V or 10V(電流最大30mA) | DC 5、10V ±10%(電流最大30mA) |
直線性 | 0.01%F.S. +1digit以内(入力1.0mV/V以上) | 0.01%F.S.+1digit以内(入力5mV/Vの時) |
※ スペック表はTD-9000T、TD-700T、TD-SC1の3機種について表記しています。
