デジタル回転計
TM-4000シリーズ
小野測器
TM-3100シリーズをモデルチェンジし、多機能型回転計、リバーシブルカウンター、通過時間・通過速度計を統合した、新しいデジタル回転計 「TM-4000シリーズ」 が誕生しました。
特長
● TM-4100シリーズ:ベーシック1ch入力
基本性能の向上と、従来機種(TM-3100シリーズ)との互換性を両立。現在お使いのセンサーやケーブル、取付治具は、そのままお使いいただけます。(従来機種:TM-3100シリーズ)
● TM-4200シリーズ:2ch入力 回転速度差・速度比測定
小型ボディにリニューアル。1 ms の高速サンプリングで品質検査・機械装置の制御を正確に。(従来機種:TM-5100)
● TM-4300シリーズ:積算・加減算カウンター(リバーシブルカウンター)
積算パルス数が大幅アップ、さらに7桁表示に。正確な位置決めや巻き取り長さのライン制御で品質向上。(従来機種:RV-3150)
● TM-4400シリーズ:通過時間・通過速度計測
測定周期の範囲が拡大(0.1 ms ~ 3600 s)。2点間の距離と通過時間と通過速度を自在に、同時計測。(従来機種:ST-1210)
● 高精度、高応答、広範囲の回転速度計測を実現
アナログ出力がリニアリティ0.1 % FS、最小更新時間 1 ms に向上しました。
高精度な設備監視と制御の高応答化を実現します。入力信号は1 Hz ~ 100 kHz の正弦波、0.05 Hz ~ 100 kHz の方形波パルスに対応。方形波は最小パルス幅 4 µs から検出できます。

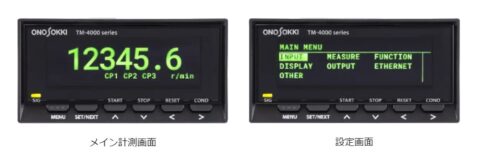

● 有機ELディスプレイではっきり見える
表示エリアのデザインを一新しました。有機ELの採用で視認性が向上。設定画面は、選択メニューが一覧表示になり、使いやすくなりました。
主な仕様
型名 | TM-4100 | TM-4200 | TM-4300 | TM-4400 |
入力チャンネル数 | 1ch | 2ch、1ch(2相) | 1ch(2相) | 2ch |
入力形式 | 電圧入力または無電圧入力(オープンコレクタ残留電圧1 V 未満) | |||
入力増幅形式 | AC/DC から選択 | DC | ||
表示 | 回転速度、周速度、移動速度、周期、回数、周波数、流量、通過時間、任意工学単位からの選択 | 回転速度、周波数、移動速度、周波数、任意工学単位からの選択 | OFF/mm/m/Count/s([s] はTM-0480 演算機能搭載時のみ表示) | 通過時間(TIME):ms、s 通過速度(P.SPEED):m/s、km/h |
従来機種 | TM-3100シリーズ | TM-5100 | RV-3150 | ST-1210 |
メーカー製品URL:
https://www.onosokki.co.jp/HP-WK/products/keisoku/tach/tm4000.htm
情報提供元: 株式会社小野測器
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
