特長

● 高剛性：応答性が良く、トルク変動を正確に捉えた計測が可能
自動車業界では、電動化が急速に進み多くのモータが使用されるなかで、振動・騒音の原因となるコギングトルクやトルクリップルを最小限に抑えるモータが求められています。 そのため、トルク変動を正確に捉える事のできる剛性の高いトルク検出器が必要となります。RH シリーズは、ねじり剛性で当社比 約4.5 倍を実現し、トルク変動を正確に捉える計測ができます。

● 高速回転：回転速度 20,000 r/minまで対応可能
EVスクーター用モータ、エアコンのコンプレッサ用モータなど、高速回転の要求が高まっています。RHシリーズは、当社比 約2.5倍の回転速度20,000 r/minまでの計測が可能となり、 低速回転から高速回転まで安定した計測が可能となります。

● ダイレクト出力：カウンターレスで装置組込用に最適
従来、トルク検出器と演算表示器を組合せて使用する必要がありましたが、トルク検出器単体での信号出力も可能となりました。これにより、コスト低減に貢献することができます。

● 高精度：モータ等の性能評価試験を精度良く行うことが可能
ヒステリシスを含む直線性は±0.05 %/FS（小野測器比 1/2）に対応することができ、高精度に計測することが可能となりました。

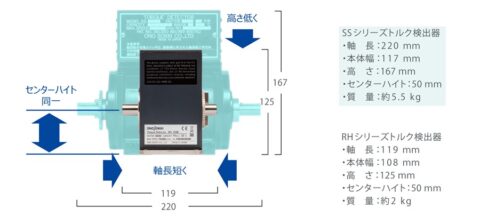

● 小型化により、質量・体積が約 1/3（小野測器比）
小型化、軽量化、カウンターレス化、および同一センターハイトにすることで置換えが容易になり、とても取り扱いやすい製品となりました。

主な仕様

		RH-1105	RH-1205
トルク検出部	定格トルク	10 N・m	20 N・m
	破壊トルク	定格の400 % 以上
	限界トルク	定格の200 % 以上
	リニアリティ	±0.05 %/FS 以下（TQ-5300接続時の画面表示値）
回転速度検出部	出力パルス数（標準）	4 P/R （ホールIC+マグネットで検出を行う）
	出力パルス数 （オプション RH-0501回転検出歯車60 P/R搭載時）	60 P/R （回転速度検出は別売のMP-981またはMP-9820を使用する）
