プログラマブル交流電源
EC750SA / 1000SA
エヌエフ回路設計ブロック
ハイブリッド・パワー制御により、さまざまな負荷条件に対して、安定した出力
- EC750SA:AC750VA / DC750W、AC+DC
- EC1000SA:AC1kVA / DC1kW、AC+DC
- 最大出力電圧:310V
特長
● 多彩な出力モード
ACに対し、DCもフルパワー出力が可能です。また、AC+DCモードでは、直流分に交流分(正弦波、方形波、任意波)を重畳して出力できます。
● 最大ピーク電流
コンデンサインプット型整流負荷に対して、定格出力電圧における最大電流(実効値)の4倍までピーク電流を流すことができます。(クレストファクタ4)
● 計測機能

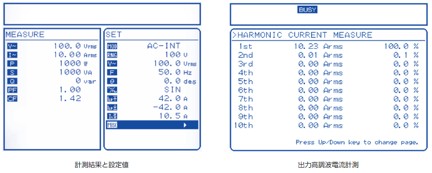

電圧・電流・電力はもちろんのこと、同期周波数や負荷力率、高調波電流まで計測することができます。設定値と計測値は、大型ディスプレイに同時表示されます。
主な仕様
EC750SA | EC1000SA | |
AC/DCモード | AC(交流)AC+DC(直流) | |
最大出力電力 | 750VA | 1000VA(入力200V系)、750VA(入力100V系) |
AC電圧設定範囲 | 0.0V~155.0Vrms / 0.0V~310.0Vrms(分解能:0.1Vrms) | |
AC最大電流 | 10Arms / 5Arms | |
DC電圧設定範囲 | -220V~+220V / -440V~+440V(分解能:0.1V) | |
DC最大電流 | 10A / 5A |
メーカー製品URL:
https://www.nfcorp.co.jp/pro/ps/ac/sim/ec750sa_1000sa
情報提供元: 株式会社エヌエフ回路設計ブロック
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
