プログラマブル交流電源
DP020AS
エヌエフ回路設計ブロック
システムケーブルを接続するだけで複数台接続による容量拡張と多相化に対応
特長
● システム構成
用途にあわせて、フレキシブルに。
● DPシリーズの高品位出力を継承
高品位波形、高ロバスト性、低ノイズ。容量性負荷や誘導性負荷も駆動する安定性、低ひずみ、高速応答など、試験の再現性をサポートする“高品位波形出力”にさらに磨きをかけました。
-

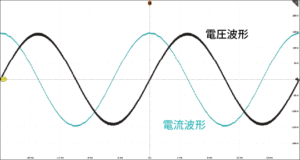

- 容量性負荷 出力波例(636 µF)
電源出力が発振したり、ひずみを生じやすい、大容量コンデンサ負荷に対しても、安定した出力です。
DP020ASは、負荷(駆動対象)を選びません。
100 Vレンジ、100 V / 50 Hz、正弦波

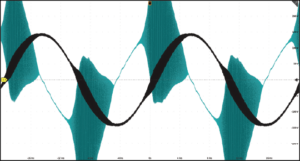

発振した波形のイメージ
- 容量性負荷 出力波例(636 µF)
-

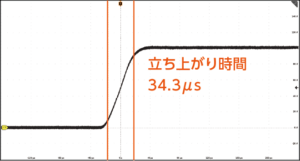

- 立ち上がり・立ち下がり波形
一般的な交流電源に比べて、立ち上がり時間が短く、変化の速い波形を高い再現性で出力可能です。過渡応答の再現などに。
DCモード、0 V 〜 100 Vdc、抵抗負荷 5 Ω
横軸:40µs/div. 縦軸:20 V/div.

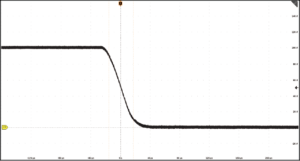

- 立ち上がり・立ち下がり波形
主な仕様
100Vレンジ | 200Vレンジ | ||
AC | 出力電圧 | AC: 0.0 V ~ 175 V ACHF, ACDC: 0.0 V ~ 160 V |
AC: 0.0 V ~ 350 V ACHF, ACDC: 0.0 V ~ 320 V |
周波数 | AC: 40 Hz ~ 1500 Hz、ACHF: 40 Hz ~ 5000 Hz ACDC: 1 Hz ~ 1500 Hz |
||
DC | 出力電圧 | -227 V ~ +227 V | -454 V ~ +454 V |
最大電流 | 20A | 10A |
