InfiniiVisionリアルタイム オシロスコープ
InfiniiVision HD3シリーズ
キーサイト・テクノロジー
ポータブルオシロスコープで、4倍の垂直分解能と1/2のノイズ・フロアを実現
特長

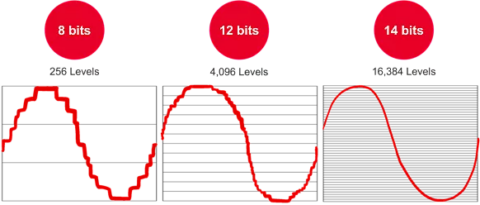

● 4倍の分解能を実現する14ビットADC
高い垂直軸分解能を達成するための重要なコンポーネントはADCです。ADCのビット数が多いほど垂直分解能が高くなり、より正確な信号表現が可能になります。
● 50 µVRMS の低ノイズフロアでより微小な信号を捕捉
InfiniiVision HD3シリーズは、1 GHzの全帯域幅で50 µVRMSの低ノイズフロアを達成し、業界における新たな基準を打ち立てました。さらにHD3シリーズの帯域制限オプションや波形平均化オプションにより、ノイズをさらに低減することが可能です。
● 高度な解析機能
高度なソフトウェア機能を活用し、複雑な測定を自動化します。
● 7-in-1 測定器
HD3は、単なるオシロスコープに留まらず、追加の機能統合により貴重な作業スペースを節約し、同じ設置面積でより多くの機能を提供します。
-
- 2または4アナログチャネルのオシロスコープ
- 16デジタル・チャネルを追加可能なミックスド・シグナル・オシロスコープ
- プロトコル・アナライザ
- 周波数応答アナライザ
- 100MHz任意波形発生器
- 3桁デジタル電圧計
- トータライザ付き8桁カウンタ
主な仕様
| 周波数帯域 | ch数（+デジタル） | 最大サンプル速度 | 最大メモリ | |
| HD302MSO | 200MHz | 2（+16） | 3.2GSa/チャネル | 標準： 20Mpt/チャネル オプション： |
| HD304MSO | 4（+16） | |||
| HD302MSO-350 | 350MHz | 2（+16） | ||
| HD304MSO-350 | 4（+16） | |||
| HD302MSO-500 | 500MHz | 2（+16） | ||
| HD304MSO-500 | 4（+16） | |||
| HD302MSO-01G | 1GHz | 2（+16） | ||
| HD304MSO-01G | 4（+16） |
情報提供元: キーサイト・テクノロジー株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
・当社営業エリア内の対応とさせていただきます。またエリア内であっても対応できない場合がございます。
