光プローブ電流センサ
OpECS
岩崎通信機
光プローブを使用した電流波形測定用電流センサー
- 極小センサヘッド(最小Φ0.45mm)
- アイソレーション電流測定に対応
- 広帯域(DC ~ 150MHz)
- 測定可能電流 ±140A
特長
● OpECS※ について ※ OpECSは、シチズン時計株式会社の登録商標です。

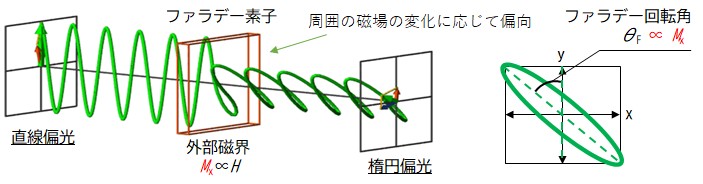

OpECS(オペックス)は、電流の周りに発生する磁場をファラデー効果により捉えることで、電流測定を可能にする光プローブ電流センサです。センサヘッド部に磁場が存在すると、直線偏光は磁場の影響を受けてその振動方向が変化します。振動方向は磁場の向きに従って楕円軌道を描き、その方向変化は磁場の大きさに比例します。
楕円形に偏光した光の情報は後段の本体(コントロールユニット)に送られ、光信号から電気信号に変換されます。この信号を 50Ω 終端の BNC コネクタを備えたオシロスコープなどに入力することで、電流の測定が行えます。
● 導体とセンサの位置関係

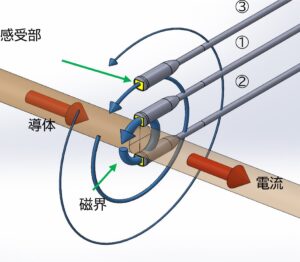

下左図の①のように、導体の中心に感受部を接触させると最大感度が得られます。導体を流れる電流の向きに対して、
①のように配置した場合は正の出力が得られ、②のように配置した場合は反転した出力が得られます。

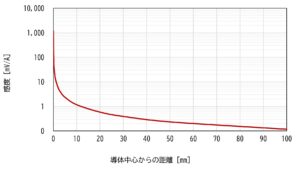

③のように導体中心から離れた場合は磁界が弱まり、下右図のように感度が変化します。
このため、適正な距離を保つことにより、測定可能電流よりも大きな電流の測定が可能になります。
● 導体中心とセンサ間の距離の差異

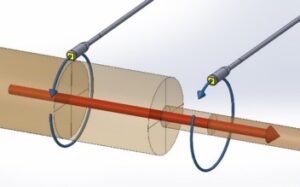

導体中心と感受部までの距離が一定であれば、下図のように導体径が変わっても感度は変化しません。
● 直線性
±140Aまで±1%の直線性を維持します。

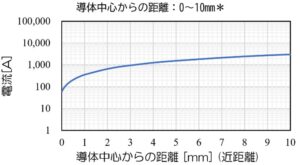

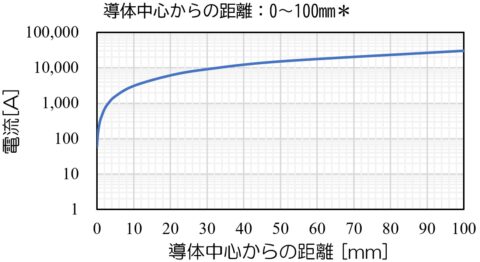

● 測定可能電流範囲
※ Φ0.5mm銅線に接触させて測定
主な仕様
項目 | 仕様 |
周波数帯域 | DC~150MHz(-3dB) |
測定可能電流 | ±140A ※ Φ0.5mm銅線に接触させて測定 |
感度 | 25.78mV/A ※ Φ0.5mm銅線に接触させて測定 |
出力電圧範囲 | ±4.7V |
ノイズ | 6.3mVrms ※ 無入力時、帯域200MHzの測定器にて |
