半導体カーブトレーサ
CS-8000シリーズ
岩崎通信機
多彩なユニットの組み合わせで、あらゆる工程における特性評価に最適で、次世代の半導体測定に対応します。
- 最大5kVA、最大2000Aでのハイパワーテスト
- 正確な微小電流測定(分解能250fA)
- 大画面12.1インチのタッチスクリーン
- 多彩なGATE信号出力機能
特長

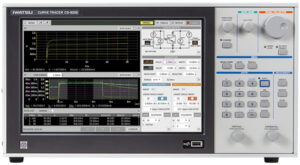

● 使いやすいUI
12.1インチTFT-LCD(1,280×800)の高精細・大画面ディスプレイ搭載を搭載し、タッチスクリーンによる操作に加え、フロントパネル上のファンクションキー、機能毎に独立したノブで直感的な操作が可能です。
● 用途に合わせた出力ソース
用途に合わせて測定に必要な電圧・電流ユニットを任意に選択できます。

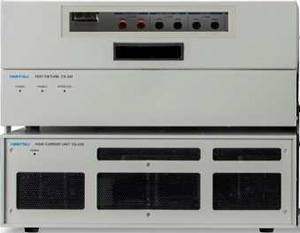

写真は、上段:テストフィクスチャ、下段:ハイカレントユニット

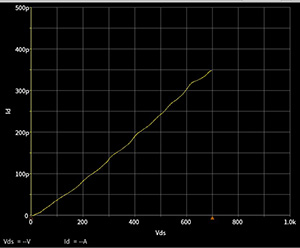

● 最小電流分解能 250 fA
トライアキシャルの採用と測定系の最適化等により、機器内のリークやノイズを低減したため、微小電流の安定した測定が可能です。
● 多彩なGATE信号出力
GATE信号をシーケンス出力し、印加することができます。
主な仕様
HVユニット | CS-8020 | CS-8200 | CS-8500 |
最大電圧(最大電流) | - | 2 kV(20 mA) | 5 kV(8 mA) |
波形 | - | DC、パルス | DC、パルス |
MVユニット | CS-8020 | CS-8200 | CS-8500 |
最大電圧(最大電流) | 200V(1A) | 200V(1A) | 200V(1A) |
波形 | DC(200 mA)、 パルス(2 A)、 SIN、半波、全波 |
GATEユニット | CS-8020 | CS-8200 | CS-8500 |
最大電圧(最大電流) | 40V(1A) | ||
波形 | DC・パルス・SIN(50 Hz) |
HCユニット | CS-205 | CS-210 | CS-220 |
最大電圧(最大電流) | 500 A(50 V) | 1,000 A(50 V) | 2,000 A(50 V) |
波形 | パルス (幅10 µs ~ 1 ms) |
パルス (幅10 µs ~ 500 µs) |
パルス (幅10 µs~ 500 µs) |
メーカー製品URL:
https://www.iwatsu.co.jp/tme/cs/cs8000_top/
情報提供元: 岩崎通信機株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
