絶縁抵抗試験器
ST5520
日置電機
絶縁抵抗検査の「すばやく」を実現
- 最速50 msですばやく判定
- 残留電圧をすばやく放電
- 自由な試験電圧値設定(1 V分解能, 25〜1000V設定)
- コンタクトチェック機能(接触不良による誤判定防止)
特長
● 絶縁抵抗検査の「すばやく」を実現
絶縁抵抗試験器ST5520は生産ラインにおける高速タクト要求にお応えできる試験器です。

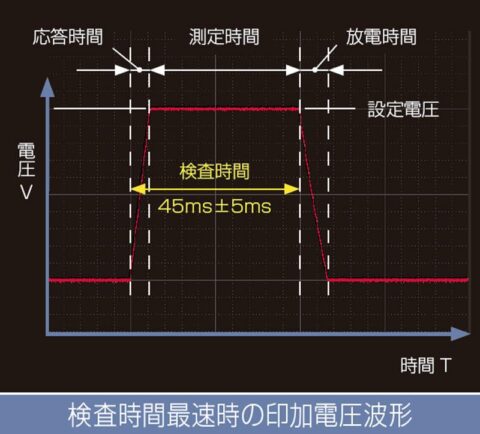

● 最速50ms ですばやく判定
業界最速の50msで検査が完了します。従来機と比較しても700ms近いスピードアップを実現しました。(※ 波形は9MΩ、10pFの試料の測定結果です)

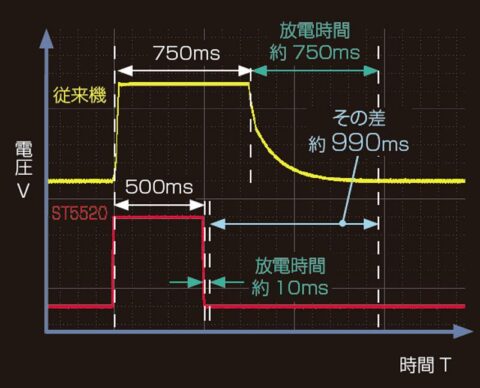

● 高速自動放電機能
検査後の放電時間を従来機より大幅に短縮しました。同一条件での比較でも 990msのタクト改善を実現しています。
● 2つのコンタクトチェック
4端子接続時と2端子接続時で2つのコンタクトチェック機能を用意しました。
主な仕様
測定項目 | 絶縁抵抗(直流電圧印加方式) |
試験電圧 | (測定レンジ:AUTO・MANUAL設定可) 25 V ≦ V < 100 V(2.000 / 20.00 / 200.0 MΩ), 100 V ≦ V < 500 V(2.000 / 20.00 / 200.0 / 2000 MΩ), 500 V ≦ V ≦ 1000 V(2.000 / 20.00 / 200.0 / 4000 MΩ) |
測定スピード | FAST:30 ms/回 , SLOW:500 ms/回(切換え) |
試験時間タイマ | 0.045 s〜999.999 s(0.001 s分解能)で電圧印加から合否判定までの時間を設定可能 |
