特長

● 製品紹介
インパルス巻線試験器 ST4030Aは応答波形から特徴量LC・RCを同定。回路定数値として定量的に扱うことができることから、判定するしきい値が数値データをもとに明確に決めることができます。そして、試験結果が数値なので試験の結果から統計的品質管理手法を用いた取り組みに活用できます。各ターンショートの蓄積データを前行程へフィードバックして巻線の不良状態を推定・再発防止へと繋ぐことができます。

● 高精度な波形検出

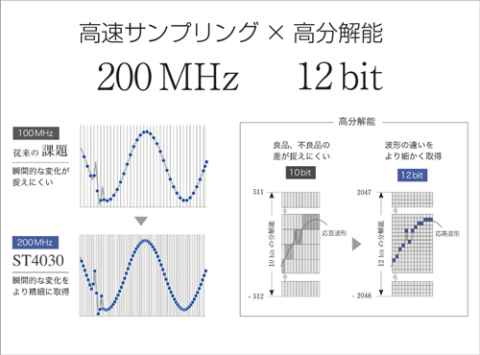

良品、不良品の違いがわかりづらかった微妙な応答波形の変化を高精度に検出。200MHzの高速サンプリングで瞬間的な変化を精細に捉え、12bitの高分解能が波形の違いを細かく取得します。

● 判定が難しかった数ターンショートの検出が可能

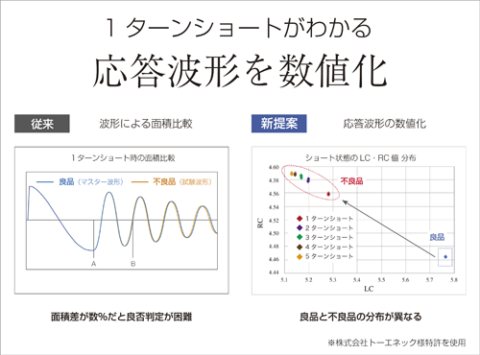

今まで判定困難な数ターンショートの違いも、応答波形の数値化により良否判定が可能。LC・RC値なら良品と不良品の分布が異なるため判定基準が明確です。

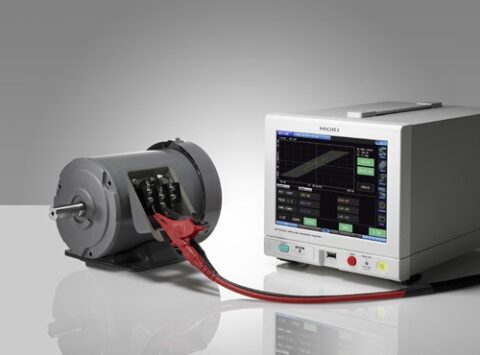

● ローター組み付け状態でインパルス試験が可能
ローターをモーターステーターに組み付けた状態では、ローターの組み付け位置により、ローターとスターターとの間の浮遊容量が変化します。そのためインパルス試験で得られる応答波形が変化し、従来の波形比較方式を用いることができませんでした。応答波形を数値化したLC・RC値も、応答波形の変化により変化しますが、良品、不良品ではその分布が異なります。ST4030Aは、良品、不良品判定エリアを作成することで、ローターを組み付けた状態でインパルス試験ができます。

主な仕様

測定項目	・ インパルス電圧を印加した際に得られる応答波形を数値化（LC・RC値）し、良否判定 ・ AREA値, Fulutter, Laplacian等による波形判定 ・ 絶縁破壊電圧試験機能を搭載
印加電圧	100 V〜4200 V（設定分解能：10 Vステップ） 最大印加エネルギー: 約88  mJ
試験可能インダクタンス範囲	10 µH〜100 mH
サンプリング	200 M / 100 M / 50 M / 20 M / 10 MHz, 分解能：12 bit, データ数：1001〜8001ポイント（1000ポイントステップ）
電圧検出確度	[DC確度] ±5％ of setting, [AC帯域] 100 kHz： ±1 dB
判定方法	LC・RC値判定, 波形判定, 放電判定（ST9000組み込み時）
