特長

● 製品紹介

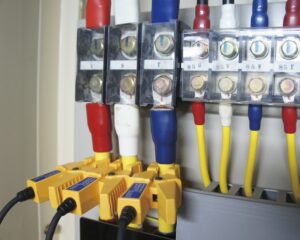

● クランプ電力計による電力測定がブレーカを落とさず、安全・簡単にできる
これまでクランプ電力計の電力測定において電圧は金属端子に接続していましたが、新開発の金属非接触電圧センサにより被覆電線を挟むだけで測定することが可能になりました。充電部に金属が触れないから短絡の危険ゼロ、端子にカバーがある場所もカバーを外さずにケーブルの上から接続できるので設置も簡単。

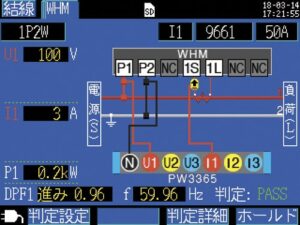

● WHMの結線確認｜画面を見ながら簡単接続（V2.00 新機能）
電力量計の新設・取替工事後などの結線確認に有効な機能です。結線チェック機能で培ったノウハウを活かして、電圧の大きさ、電流の大きさ、位相などの情報をもとに「PASS」、「FAIL」を判定します。

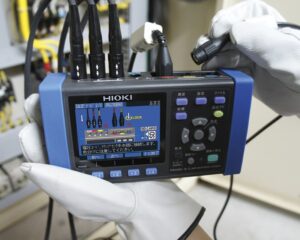

● グラフィカルな表示でクランプ電力計の結線手順を分かりやすくご案内
設定ナビを使えば測定までの手順を画面で案内するので、三相の電力測定も簡単に設置作業を行えます。もし、結線が誤っていても、FAIL表示でミスをお知らせするので、測定ミスを防ぐことができます。

主な仕様

測定ライン（測定可能回路数）	50/60 Hz, 単相2線（1回路 / 2回路 / 3回路）, 単相3線（1回路）,三相3線 / 三相4線（1回路）, 電流のみ1〜3CH
測定項目	電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数（U1）, 電圧波形ピーク（絶対値）, 電流波形ピーク（絶対値）, 有効電力, 無効電力, 皮相電力, 力率（遅れ / 進みの表示あり）または変位力率（遅れ / 進みの表示あり）, 有効電力量（消費・回生）, 無効電力量（遅れ・進み）, 電気料金表示, 有効電力デマンド量（消費・回生）, 無効電力デマンド量（遅れ・進み）, 有効電力デマンド値（消費・回生）, 無効電力デマンド値（遅れ・進み）, 力率デマンド
電圧レンジ	AC 400 V（有効測定範囲：90.0 V〜520.0 V）
電流レンジ	AC 500.00 mA〜5.0000 kAまで（使用するセンサにより測定範囲が異なる）, AC 50.000 mA〜5.0000 A（漏れ電流のみ）
電力レンジ	200.00 W〜6.0000 MW（電圧 / 電流レンジと測定ラインの組合せによる）
データ記録	SD / SDHCメモリカード / 内部メモリへリアルタイム保存
