クランプオンパワーロガー
PW3360
日置電機
簡単操作のコンパクト電力ロガー 新登場!省エネルギー対策は、現状把握から
- 単相から三相4線、400Vラインまで対応
- 有効測定範囲90V〜780Vまで
- 単相2線では3回路同時に測定ができます(同一電源系統において)
特長
● 製品紹介

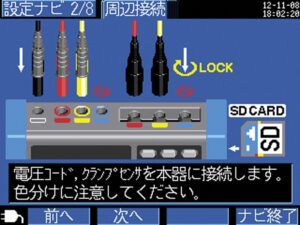

● グラフィカルな表示で結線手順を分かりやすく!クランプ電力計の操作をナビゲート
設定ナビを使えば測定までの手順を画面で案内します。クランプ電力計の扱いに慣れない方でも、三相の電力測定を簡単に設定・配線できます。もし結線が誤っていても、結線チェック機能でミスをお知らせするので、誤配線に気付かず起こしてしまう測定ミスを防ぐことができます。
● 測定値をグラフで表示、一目で結果を確認できる電力ロガー機能
電力ロガー記録した測定値を電力管理に便利なグラフに置き換えて表示します。その瞬間の測定値だけでなく、過去のデマンド値の推移や時系列のグラフ表示で、最大 / 最小 / 平均値をカーソルをあてることで確認できます。
● 狭いキュービクルの中でも設置できるポータブル・電力ロガー
省エネ活動に欠かせない電力ロガー。軽いフットワークで現場に携帯、狭い場所への設置を助ける小型・軽量550gの設計です。
主な仕様
測定ライン(測定可能回路数) | 50/60 Hz, 単相2線 (1回路 / 2回路 / 3回路), 単相3線 (1回路),三相3線 / 三相4線(1回路), 電流のみ1〜3CH |
測定項目 | 電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力(遅れ / 進みの表示あり), 皮相電力, 力率(遅れ / 進みの表示あり)または変位力率(遅れ / 進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド, パルス入力, [PW3360-11のみ]: 高調波電圧・電流・電力レベル, 含有率, 位相角, 総合高調波歪み率(THD-FまたはTHD-R), 第40次まで |
電圧レンジ | AC 600 V (有効測定範囲:90.00 V〜780.00 V) |
電流レンジ | AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ) |
電力レンジ | 300.00 W〜9.0000 MW (電圧 / 電流レンジと測定ラインの組合せによる) |
データ記録 | SD / SDHCメモリカード / 内部メモリへリアルタイム保存 |
メーカー製品URL:
https://www.hioki.co.jp/jp/products/detail/?product_key=235
情報提供元: 日置電機株式会社
・本ページに記載されている内容は抜粋情報となっております。詳細はメーカーHP、製品カタログ等をご参照ください。
また、製品・仕様は予告なく変更、製造中止となることがあります。
