特長

● JIS C 62301 待機時消費電力測定対応電力計
PW3335 シリーズは、JIS C 62301 における待機時消費電力測定に要求される性能と機能を搭載した電力測定器です。IEC62301: 2011 の要求にも対応しています。商用電源の周波数50Hz/ 60Hz において、測定確度±0.15% および力率の影響±0.1% という同クラストップレベルの高い測定確度を保証していますので、待機時消費電力を非常に小さな不確かさで測定することができます。

● 待機電力をより正確に
微小電力を余裕を持って測定できるレンジ構成。電流は最小10μA から、有効電力は0W から確度規定。IEC62301 をはじめとした各種規格測定にも。

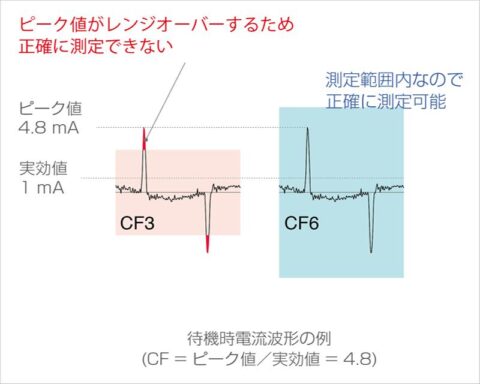

● CF6（クレストファクタ6）対応
AC アダプタやスイッチング電源が無負荷動作する際は、電流波形のクレストファクタが大きくなります。クレストファクタ3対応の電力計ではレンジオーバーしてしまうような波形でも、PW3335 では計測可能です。
また無負荷動作の際は力率が低くなりますが、PW3335 は力率の影響をうけにくいため、正確に測定可能です。

● 低力率でも力率の影響0.1% 以下
トランスやモータの省エネ評価指標の一つである無負荷損の試験。PW3335 は力率の影響が±0.1 %f.s. 以下と小さく、低力率時の有効電力を高確度で測定できます。

主な仕様

測定ライン	単相2線
測定項目	電圧, 電流, 有効電力, 皮相電力, 無効電力, 力率, 位相角, 周波数, 最大電流比, 電流積算, 有効電力積算, 積算時間, 電圧波形ピーク値, 電流波形ピーク値, 電圧クレストファクタ, 電流クレストファクタ, 時間平均電流, 時間平均有効電力, 電圧リプル率, 電流リプル率
高調波関連項目	同期周波数範囲：10 Hz〜640 Hz, 解析次数：最大50次 高調波電圧実効値, 高調波電流実効値, 高調波有効電力, 総合高調波電圧ひずみ率, 総合高調波電流ひずみ率, 基本波電圧, 基本波電流, 基本波有効電力, 基本波皮相電力, 基本波無効電力, 基本波力率（変位力率）, 基本波電圧電流位相差, 高調波電圧含有率, 高調波電流含有率, 高調波有効電力含有率 （専用ソフトウェアによるデータ取得のみ:高調波電圧位相角, 高調波電流位相角, 高調波電圧電流位相差）
測定レンジ	[電圧] AC/DC 6 V〜1000 V, 8レンジ [電流] AC/DC 1 mA〜20 A, 14レンジ [電力] 6.0000 mW〜20.000 kW（電圧・電流レンジの組合せによる） 力率の影響：0.1% f.s. 以下（45 Hz〜66 Hz, PF=0にて）
周波数特性	DC, 0.1 Hz～100 kHz
