ケミカルインピーダンスアナライザ
IM3590
日置電機
電気化学部品, 材料 / 電池 / EDLCの研究開発用途に
- イオン挙動と溶液抵抗測定に対応する、1mHz〜200kHzの広範囲信号ソース
- LCR測定, スイープ測定の連続測定と高速検査を1台で実現
- 電池の無負荷状態による内部インピーダンス測定が可能
特長

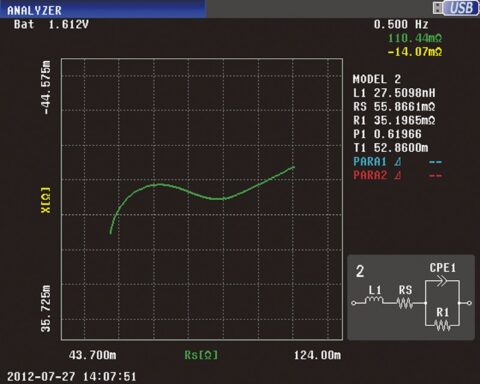

● Cole-Coleプロット、等価回路解析などインピーダンス測定に対応
使用例:電気化学部品および材料・電池・電気二重層コンデンサの測定に、Cole-Coleプロット図と等価回路解析が可能。
使用例:電池の電極/電解質界面での電荷移動抵抗や電解質内の物質移動過程など電池内部の現象解析を支援します。
● 電池の内部抵抗測定に、電池測定モード を搭載
自動的に電池電圧を測定し、電池電圧と同じ直流電圧を発生することにより、電池を無負荷の状態として内部インピーダンスを測定できます。
(測定可能範囲:10 mΩ~10 Ω、電池電圧:5 V以下)
● 電子部品や圧電素子・共振素子の周波数 特性を把握
測定周波数をスイープ(最大801点)測定、周波数特性、Cole-Coleプロット表示することにより特性の把握を容易にできます。信号レベル(電圧 / 電流)とDCバイアス電圧のスイープも可能。
● タイムインターバル測定により経時変化 の挙動を把握
最大801点のタイムインターバル測定可能なので経時変化グラフを表示、温度など環境変化による特性の把握が可能です。
主な仕様
測定モード | LCRモード, 連続測定(LCR / アナライザモード), アナライザモード(周波数またはレベルスイープ, 温度特性, 等価回路解析) |
測定パラメータ | Z, Y, θ, Rs(ESR), Rp, Rdc(直流抵抗), X, G, B, Cs, Cp, Ls, Lp, D(tanδ), Q, T, σ(導電率), ε(誘電率) |
測定レンジ | 100 mΩ〜100 MΩ, 10レンジ(全てのパラメータはZで規定) |
表示範囲 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε :±(0.00000 [単位]〜9.99999G [単位]) ZとYのみは絶対値表示 θ:±(0.000°〜180.000°), D:±(0.00000〜9.99999) Q:±(0.00〜99999.9), Δ%:±(0.0000%〜999.999%) T:-10.0°C〜99.9°C σ, ε :±(0.00000f [単位]〜999.999G [単位]) |
基本確度 | Z:±0.05 % rdg. θ:±0.03° |
測定周波数 | 1 mHz〜200 kHz(設定分解能 5桁分解能, ただし最小分解能1 mHz) |
