特長

● オンライン監視・計測・検査用
CPA-L3シリーズは、非冷却固体撮像素子（320×240画素）を用いた固定形の熱画像計測装置で、カメラとコントローラから構成されます。カメラは、測定波長8～14µmで-20℃から500℃（オプションで最大2000℃）の測温レンジを持ち、小形・軽量で防塵・防滴性に優れています。カメラの画像データは、60フレーム/秒の高速デジタル通信でコントローラへ送られます。コントローラは、スポット、ライン、エリアなどの温度計測処理のほかに2値化、粒子解析などの画像処理機能を持ち、計測値 / 判定結果を本体のカラー液晶モニタに表示するとともにLANおよびアナログ信号・デジタル信号での出力が可能です。

● 現場オンライン指向

• • カメラ検出素子は2次元非冷却タイプを採用し安定した連続使用が可能
  • カメラレンズは望遠から広角まで用意。さまざまな用途に対応。
  • カメラは防塵防滴構造で、カメラ保護ケースも用意。

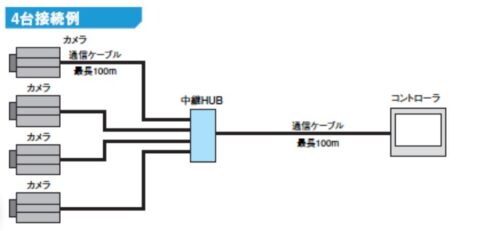

  • コントローラからすべての操作が可能で、カメラ4台までサポート。
  • カメラとコントローラ間は耐ノイズ専用通信ケーブルで最長100m。中継HUBを使用し最長300m。光ファイバによる延長の場合、最長2km。
  • コントローラはディスクレスでシャットダウン操作が不要。自己診断出力機能を装備。
  • シャッタレス構造で切れ目のない連続計測

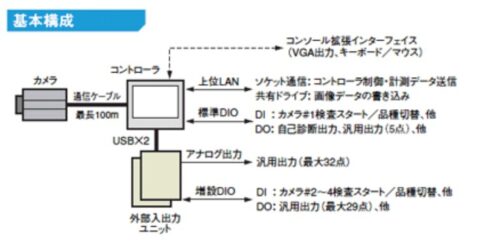

● システム構成

主な仕様

形式	CPA-L12B3	CPA-L25B3	CPA-L50B3	CPA-L70B3	CPA-L90B3
検出素子	非冷却固体撮像素子
画素数	320×240画素
フレームレート	60Hz （コントローラ接続時 30Hz）
温度測定レンジ	-20～150℃ / 0～300℃ / 0～500℃　から購入時選択　オプションで温度拡張最大2000℃
温度指示精度	測定値の±2% または ±2℃の大きい値
測定波長	8～14µm
視野角（水平×垂直）	12°×9°	25°×19°	50°×37°	70°×51°	90°×67°
測定距離	1.0m～∞	0.3m～∞	0.2m～∞
質量	2.4kg	2.3kg	2.3kg	2.4kg	2.5kg
