4チャンネル直流電源・電流源 / モニタ
6540 / 6541
エーディーシー
6540 / 6541は、4チャンネルの電圧 / 電流発生・測定機能を搭載した小型のSMUです。
6540は、表示などを付けず組み込みに特化したシステム・ユース型で生産ラインや試験・検査ラインに最適です。
6541は、表示部や操作パネルが付いたベンチトップ型で研究、開発用として視認性や操作性を重視して開発されています。
特長
● 発生・測定機能

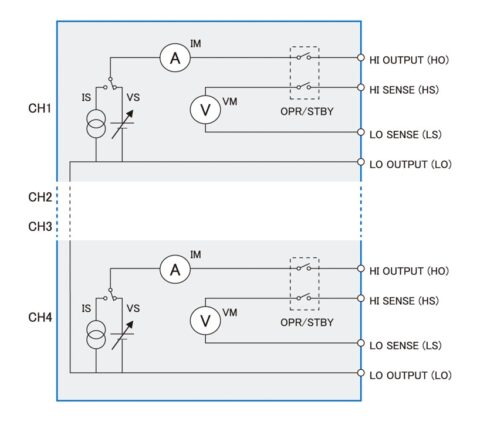

発生、測定のファンクション指定により、電圧発生（VS） / 電流発生（IS）、電圧測定（VM） / 電流測定（IM） / 抵抗測定（RM）が選択可能です。また、LO 端子は内部で接続されています。

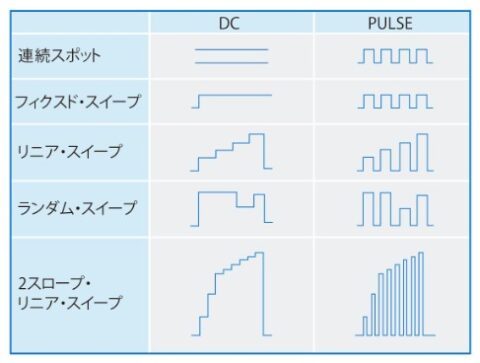

● 電圧・電流発生モード電圧・電流発生モードは、DC、パルス、DC スイープ、パルス・スイープの4 種類をもっており、さらにスイープにはフィクスド、リニア、ランダム（ユーザ・プロブラミングでの任意発生）、ツー・スロープ・リニア（ステップ間隔が途中で切替えられるリニア・スイープ）の4 種類のスイープ・タイプがあります。最小パルス発生は、パルス幅50 µs。最小周期は500 µs、測定なしの場合は100 µs。
● 出力範囲
電圧：0 ～ ±10 V
電流：0 ～ ±500 mA
発生範囲は 4 チャンネル共通。
但し、4チャンネルで最大電流は ±1 Aまで。
使用温度範囲
A：0 ℃～ +50 ℃ （シンク時：0.5 W/ch 以下）
B：0 ℃～ +40 ℃ （シンク時： 2.5 W/ch 以下）
C：0 ℃～ +35 ℃ （シンク時：5 W/ch 以下）
主な仕様
| 6540 | 6541 | ||
| 発生桁数 | 4 1/2桁 | ||
| 出力方式 | バイポーラ | ||
| 最大出力（上） 最小分解能（下） |
電圧 | ±10V/500mA（4ch合計1Aまで） | |
| 100 µV | |||
| 電流 | ±500mA/10V（4ch合計1Aまで） | ||
| 100pA | |||
| 測定桁数 | 5 1/2桁 | ||
| 基本確度（代表レンジ） | 0.02% | ||
| 最小測定分解能 | 電圧 | 10μV | |
| 電流 | 10 pA | ||
| ディスプレイ | なし（LED表示のみ） | 4.3インチカラー液晶 | |
