直流電圧 / 電流発生器
6146 / 6156
エーディーシー
6146 / 6156は半導体、電子部品・モジュールの研究・開発での特性評価や生産ラインでの特性試験、メータや計測器などの校正用に最適な精密電圧 / 電流発生器です
特長

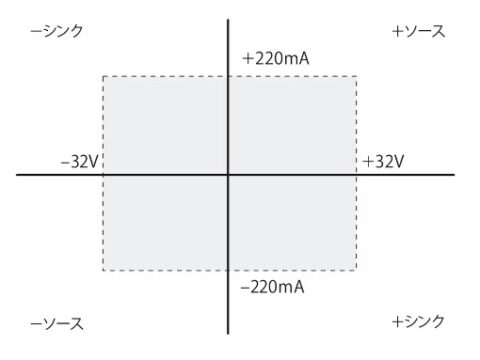

● 広ダイナミック・レンジの出力範囲電圧・電流発生モード
6146 / 6156は、 ±32V、±220mA範囲でのソースおよびシンク可能なバイポーラ出力です。バイポーラ方式の出力アンプであるため、マイナス出力からプラス出力までゼロをクロスしての連続可変出力が可能です。

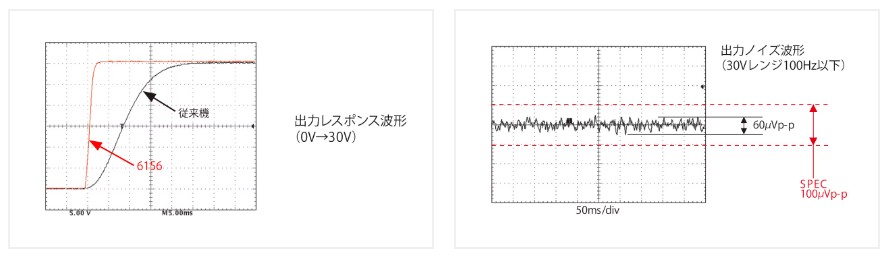

● 高速レスポンスと低ノイズの電圧／電流出力
6146 / 6156 の出力電圧 / 電流のレスポンス時間は従来機に比べ大幅に短縮し、最終値の±0.1% に入るまでのセットリング・タイムは10 ms 以下を実現しました。従って、部品やモジュールの特性評価時間や自動試験でのタクトタイムを大幅に短縮できます。
● 熱電対の熱起電力出力機能（6156のみ）
6156は熱電対の熱起電力をJISテーブルに基づいて発生する機能を持っています。熱電対の種類を選択し、発生させたい温度を入力することによって、設定した温度に対応する電圧が出力されます。
主な仕様
| 6146 | 6156 | |
| 発生桁数 | 4 1/2桁 | 5 1/2桁 |
| 出力方式 | バイポーラ | |
| 最大出力 | ±32V/±220mA | |
| 電圧発生範囲 | 1μV～32.000V | 100nV～32.0000V |
| 電圧発生確度（代表値） | 0.025% | 0.015% |
| 電流発生範囲 | 100nA～220.00mA | 10nA～220.000mA |
| 電圧発生確度（代表値） | 0.03% | 0.02% |
| 熱起電力発生機能 | ✕ | ● |
メーカー製品URL:
https://www.adcmt.com/products/vig/6146
情報提供元: 株式会社エーディーシー
