キーサイト・テクノロジー / KEYSIGHT

リリース：2023年7月11日

PZ2100Aシリーズのモジュラー型プレシジョン・ソース / メジャー・ユニット（SMU）新発売！

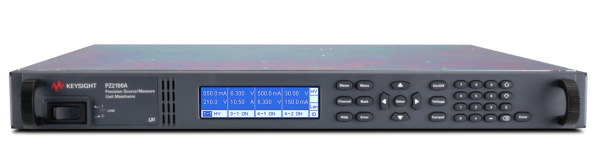

わずか4.5cmの１Uサイズのメインフレームに、5種類のSMUモジュールを測定ニーズにあわせて最大４枚まで搭載でき、最大20チャネルのSMUを実装できます。モジュール間の同期も＜50nsecと高速なので、多チャンネルのアプリケーションでも高精度なシステム動作が可能です。また専用の IV カーブ測定ソフトウェアで各種テストを簡単＆迅速に実行することができます。

＜ PZ2100Aシリーズ　プレシジョンSMUモジュール（3種類 5モジュール） ＞

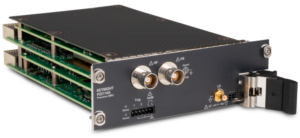

PZ2110A　高分解能 プレシジョンSMUモジュール（2スロットサイズ）
半導体テスト、RFコンポーネントなどの微小電流測定に最適


特長　・ 最小10fAの電流測定分解能
　　　・ 30fArmsの超低電流測定ノイズ（1 PLC）
　　　・ 最大1.25 Mサンプリング/秒のデジタイザモード
　　　・ 最大1.4V/μsのスルーレートによる高速トランジェント

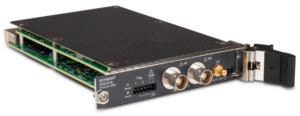

PZ2120A / PZ2121A　高速 プレシジョンSMUモジュール（１スロットサイズ）
光学、VCSELセンサー / モジュールのLIV特性試験向け



特長　・ クラス最小10μsパルス出力@PZ2121A
　　　・ 最大60V/3.5A DC/10.5Aパルスの広い出力範囲
　　　・ 15 Mサンプリング/秒の高速デジタイザモード
　　　・ シームレス電流測定機能で広い測定ダイナミックレンジを実現

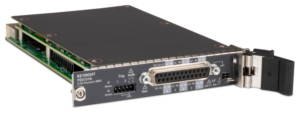

PZ2130A / PZ2131A　5チャネル プレシジョンSMUモジュール（１スロットサイズ）
ICのバイアスソースや複数の高精度電源を必要とする用途に最適



特長　・ 5チャネル / モジュール：最大20チャネルに対応
　　　・ 25μVrmsの低ノイズを実現（PX0107Aフィルの使用時）
　　　・ シームレス電流測定機能で広い測定ダイナミックレンジを実現
　　　・ 500kサンプリング/秒のデジタイザモード@PZ2131A

詳細はこちら
