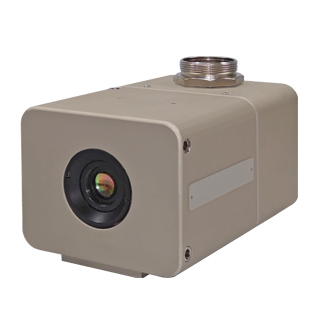

チノー 耐熱形熱画像計測装置 CPA-L25HT
2023.01.18
新製品情報
チノー/CHINO
リリース：2023年1月16日
＜ 製品概要 ＞
耐熱形熱画像計測装置 CPA-L25HTは、カメラ本体に環境温度150℃の耐熱性をもたせた恒温槽内設置形のサーモグラフィです。 AEC規格※試験をはじめとした、電子部品の信頼性評価試験を支援します。
- 150℃の 恒温槽内で使用可能
- 連続的に熱画像データを取得して温度分布の解析が可能
- 電子部品の発熱状態をリアルタイムに可視化、製品改良・性能向上のスピードアップを実現
- 品証部門においての不具合部品の環境温度検証における発熱特性をデータ化
※ AEC（Automotive Electronics Council）：車載電子部品評議会が定める車載用電子部品の信頼性世界基準規格
＜ 主な仕様/機能 ＞
|
形式 |
CPA-L25HT |
| 視野角 ( 水平×垂直 ) | 25°×19° |
| 解像度 ( 水平×垂直 ) | 320×240 ( 76,800画素 ) |
| 測定温度範囲 | 0～300℃ ( 精度保証は50℃以上 ) |
| 測定温度誤差 | 測定値の±2%または±2℃の大きい値 |
| フレームレート | 60Hz ( 専用コントローラ接続時30Hz ) |
| 使用環境温度 | 25～150℃ |
| 測定距離 | 0.3m～∞ ( 精度保証は0.5m以上 ) |
| 熱画像データ伝送 | UDP ( 専用プロトコル ) 1000BASE-T |
| 質量 | 2.5kg |
| 電源 | 24V DC ( フリー電源付属 ) |
詳しくは以下のリンクへ ＞ 耐熱形熱画像計測装置 CPA-L25HT リーフレット
