取扱製品 Product

大容量DC電子負荷 LSPシリーズ

LSPシリーズは6kWから24kWのDC電子負荷装置です。8台並列により最大192kWまでの拡張が可能です。

メーカー

：テクシオ・テクノロジー/TEXIO

特長

  • 定格電力は6kWから24kWの8種類を用意
  • 定格電圧が150V/600V/1200Vの3シリーズをラインナップ
    　150V系は最低動作電圧0.7V、1200V系は1000V以上でも60%定格電力を放電可能
  • 電圧/電流/電力を5桁の高分解能で表示
  • 7種類の負荷モード(CC/CR/CV/CP/CC+CV/CP+CV/SHORT)により多くの負荷を模擬できます。
    　ダイナミックモードによるスイッチング動作、スイープ動作対応
  • 付属ケーブルによる並列動作は8台、最大192kWまで拡張が可能
  • OCP/OPPテスト、バッテリー放電テスト、MPPT放電機能、パルス放電、ランプ放電など豊富な機能を満載
  • 150個のプリセットメモリによる設定保存・呼出
  • 電流モニタ出力および外部電圧によるアナログコントロールが標準で可能
  • オプションでRS-232C/GP-IB/USB/LANの通信制御が可能

機能

メータ表示

電圧・電流・電力を最大5桁表示することができます。

容量拡張

8台までのマスタースレーブ接続により最大で192kWまでの拡張が可能です。

7種類の放電モードで各種模擬が可能

  • CC(定電流)：一般的な電子機器に近い波形を再現します。
  • CR(定抵抗)：抵抗に近い動作を行い、CCモードとは違い電圧波形に応じて電流を流すことができます。
  • CV(定電圧)：特定の電圧以上になった場合に動作することが可能な定電圧モード。
  • CP(定電力)：一定電力負荷として動作し、CCモードとは違い電圧波形に応じて電流を流すことができます。
  • CC + CV　：入力電圧が設定電圧値以上では定電流モードで動作し、設定電圧値未満では電流を減らして設定電圧に近づくように動作します。
  • CP + CV　：入力電圧が設定電圧値以上では定電力モードで動作し、設定電圧値未満では電流を減らして設定電圧に近づくように動作します。
  • SHORT 　：最大電流が流れるように動作します。

プリセット機能・シーケンス機能

本体内のメモリに150個の設定をプリセットとして記憶し、呼び出しが可能です。プリセットの設定値を使用して順序と持続時間を指定することで状態が順次変化するシーケンステストを行うことができます。

パルス放電機能

2つの設定をスイッチングするダイナミックモードをステップとしてつなげることができます。High/Lowの設定値と時間、個々のステップの繰り返し回数を指定し、連続したパルス放電が可能です。

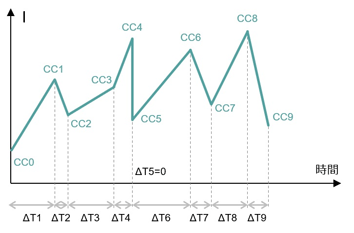

ランプ機能

ランプ放電は設定値と設定時間を入力するだけで、簡単なランプ放電シーケンスを作成することが可能です。

外部インタフェース

標準でアナログ出力へ電流モニタの出力と外部電圧によるアナログコントロークが可能です、オプションのカードを装着することでGP-IB/RS-232C/USB/LANに対応でき、PCやPLCから通信による制御が可能になります。

ラインナップ

モデル 定格 寸法(H x W x D)　 質量 外観
LSP602-151 150V、600A、6kW 446 x 444 x 763mm 62kg 1
LSP802-151 150V、800A、8kW 572 x 444 x 763mm 77.5kg 2
LSP103-151 150V、1000A、10kW 572 x 444 x 763mm 84.8kg 2
LSP123-151 150V、1200A、12kW 572 x 444 x 763mm 92kg 2
LSP153-151 150V、1500A、15kW 657 x 444 x 763mm 116.5kg 3
LSP183-151 150V、1800A、18kW 657 x 444 x 763mm 124kg 3
LSP203-151 150V、2000A、20kW 780 x 444 x 763mm 140.5kg 4
LSP243-151 150V、2000A、24kW 780 x 444 x 763mm 155kg 4
LSP602-601 600V、420A、6kW 446 x 444 x 763mm 62kg 1
LSP802-601 600V、560A、8kW 572 x 444 x 763mm 77.5kg 2
LSP103-601 600V、700A、10kW 572 x 444 x 763mm 84.8kg 2
LSP123-601 600V、840A、12kW 572 x 444 x 763mm 92kg 2
LSP153-601 600V、1050A、15kW 657 x 444 x 763mm 116.5kg 3
LSP183-601 600V、1260A、18kW 657 x 444 x 763mm 124kg 3
LSP203-601 600V、1400A、20kW 780 x 444 x 763mm 140.5kg 4
LSP243-601 600V、1680A、24kW 780 x 444 x 763mm 155kg 4
LSP602-122 1200V、240A、6kW 446 x 444 x 763mm 62kg 1
LSP802-122 1200V、320A、8kW 572 x 444 x 763mm 77.5kg 2
LSP103-122 1200V、400A、10kW 572 x 444 x 763mm 84.8kg 2
LSP123-122 1200V、480A、12kW 572 x 444 x 763mm 92kg 2
LSP153-122 1200V、600A、15kW 657 x 444 x 763mm 116.5kg 3
LSP183-122 1200V、720A、18kW 657 x 444 x 763mm 124kg 3
LSP203-122 1200V、800A、20kW 780 x 444 x 763mm 140.5kg 4
LSP243-122 1200V、960A、24kW 780 x 444 x 763mm 155kg 4

インターフェイスオプション

型番 オプション 仕様
PEL-022 GP-IBオプション IEEE488.1準拠
PEL-023 RS-232Cオプション EIA/TIA-232D準拠、RTS-CTS接続、9ピンD-Sub
PEL-024 LANオプション IPv4、100Base-TX(RJ-45)、Socket通信
PEL-025 USBオプション USB2.0、仮想COM(PL-2304)

価格（価格帯）

お問い合わせ

製品登録年月

2021-03

販売開始年月

2021-03（受注開始）

産業種別

  • 航空・宇宙開発
  • 新エネルギー
  • 電気機械
  • 電気製品
  • 通信機器
  • 自動車
  • 鉄道・貨物

測定項目または機能

  • 電子負荷

ダウンロード(カタログ・資料)

カタログ：大容量DC電子負荷 LSPシリーズ（テクシオ/TEXIO）
