大容量交流直流（AC/DC）電源 ASR-2k/3k/4kシリーズ
ASR-2k/3k/4kシリーズはインバーター方式を採用した出力容量2000VA/3000VA/4000VAのコンパクト大容量AC/DC電源です。 豊富な出力モードと測定機能、高調波解析モード、シーケンスやシミュレーションのテスト機能と任意波形モード など様々な交流波形をサポート。さらに、交流＋直流、内部＋外部信号など組み合わせにより9種類の出力モードを備えています。インタフェースはUSB/LAN/GP-IB/RS-232C搭載です。 カラー液晶ディスプレイ搭載により、多機能かつ直観的で使いやすいコンパクトAC/DC電源です。
メーカー
：テクシオ・テクノロジー/TEXIO
特長
- 出力容量
ASR202-401G：2000VA、0～400Vrms(±570V)/10A、0~200Vrms(±285V)/20A
ASR302-401G：3000VA、0～400Vrms(±570V)/15A、0~200Vrms(±285V)/30A
ASR402-401G：4000VA、0～400Vrms(±570V)/20A、0~200Vrms(±285V)/20A - AC、DC、外部入力を組み合わせた出力モードが設定可能
- シミュレートモードで一般的な電源異常の波形を模擬することが可能
- シーケンスモードで999ステップの複雑な動作を設定可能
- 設定を主とした標準画面、測定値表示をメインとした簡易画面、高調波を測定する高調波画面を切替可能
- 正弦波、方形波、三角波に加え4096ポイント固定長の任意波形を位相設定して出力が可能
- クレストファクタ＝6までのピーク電流出力が可能
- 4.3インチカラーTFT液晶を採用
- USB、LAN、GP-IB、RS-232C標準搭載
- 前面出力ソケットはユニバーサルタイプ(最大15A、ブレーカー付き)を標準装備
<機能説明>

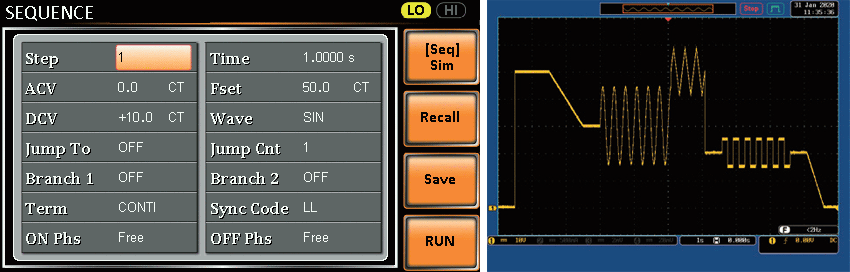

シーケンスモード各シーケンス設定は最大999 ステップで、各ステップは100u ～ 999.9999 秒の範囲で 時間を設定できます。複数のステップを組み合わせることでDC 成分を含む複雑な波形を 作成できます。10 個のシーケンス設定をローカルメモリに保存できます。USB メモリに も保存可能です。
|
|
|

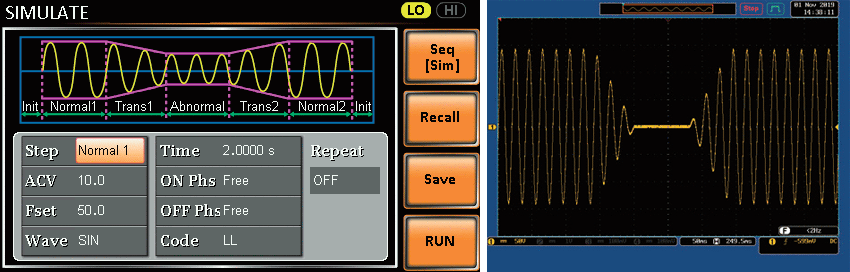

シミュレートモード電圧・位相・周波数の変動など、電源の一般的な異常を6 つのステップから生成するこ とができます。一時的な異常の他、繰り返しの設定により周期的な異常として実行するこ とができます。10 個のシミュレーション設定をローカルメモリに保存できます。USB メ モリにも保存可能です。
|
|
|

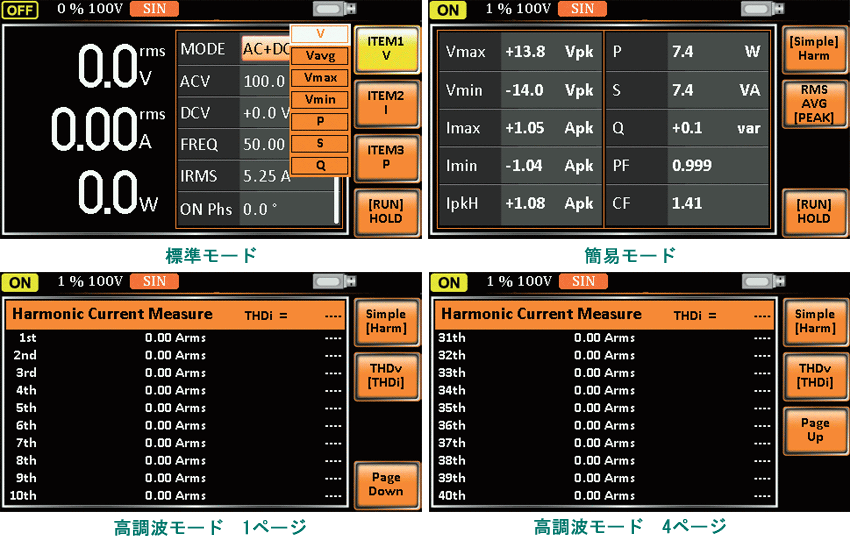

ディスプレイモードモード標準、簡易、高調波の3 つのディスプレイモードを持っています。標準モードでは中央に設定が 表示され、選択された3 つの項目の測定値が表示できます。簡易モードでは、使用可能なすべ ての項目の測定値が表示され、実効値、平均値、ピーク値の切り替えが可能です。高調波モード では40 次までの高調波電圧、高調波電流の測定値がそれぞれ4 ページに分けて表示されます。
|
|
|

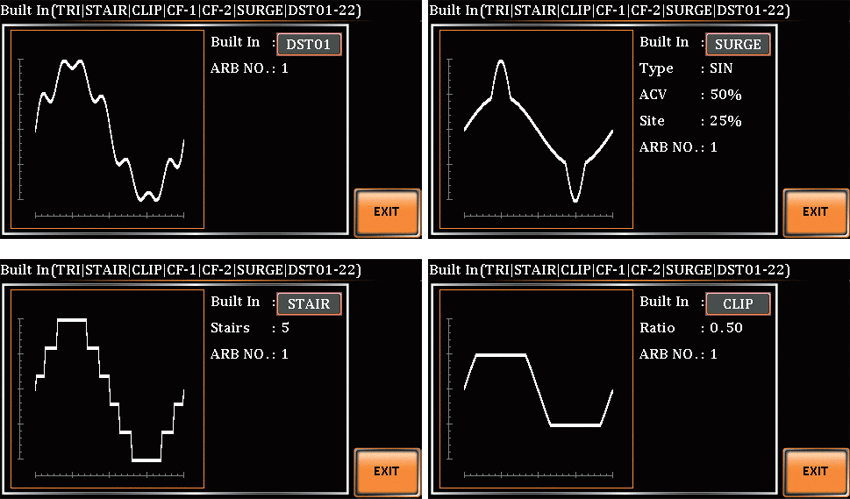

PC 不要の任意波形（ARB）編集機能7 つの波形タイプのパラメータを調整することで、2 万通りを超えるAC 電圧波形をシミュレー トすることができます。 パネルから目的の波形タイプを選択し、パラメータを設定した後で ARB 1～16 に登録、出力モードに戻ればARB 波形を選択するだけで出力できます。（PC アプ リでより複雑な波形作成も可能です。）
|
|
|

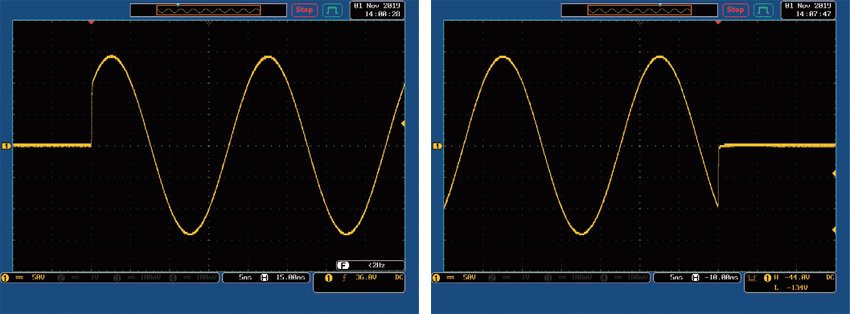

出力波形サイン波、方形波、三角波が設定できます。また、ON 位相、OFF 位相をそれぞれ独立で設定す ることができます。
|
|
|

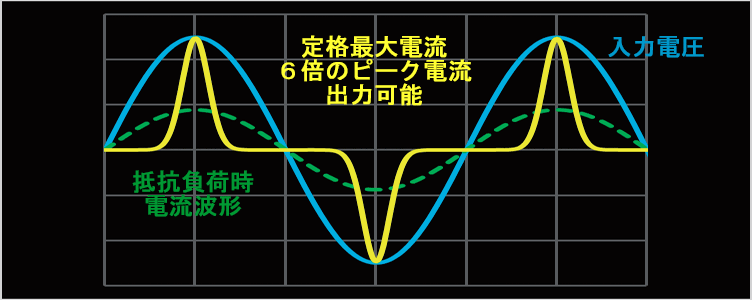

最大ピーク電流 CF=6コンデンサ入力型整流負荷に対して、定格最大電流（実効値）の6 倍までの最大ピーク電流を 流すことができます。(5ms 以内)
|
仕様
| モデル | ASR202-401G | ASR302-401G | ASR402-401G | |
|---|---|---|---|---|
| 機能 | ||||
| モード | AC(INT)、DC(INT)、AC+DC(INT)、AC(EXT)、AC+DC(EXT)、 AC(ADD)、AC+DC(ADD)、AC(SYNC)、AC+DC(SYNC) |
|||
| 出力波形 | 正弦波、方形波、三角波、直流、任意波形 | |||
| 測定項目 | 実効電圧、平均電圧、ピーク電圧、実効電流、平均電流、I Peak Hold電流、 電力、有効電力、皮相電力、力率、クレストファクタ |
|||
| リモートセンシング | 定格の5%まで補償 | |||
| 保護機能 | OCP（過電流保護）、OTP（過熱保護）、OPP（過電力保護）、 FAN fail(ファン 異常)、前面出力保護ブレーカー(15A) |
|||
| 表示 | 4.3インチカラーLCD | |||
| 任意波形 | 固定長4096ポイント ×16波形 | |||
| プリセット | 10個 | |||
| インタフェース | LAN、USBホスト、USBデバイス、RS-232C、GP-IB | |||
| 外部I/O | 入力：インターロック、試験開始、試験終了 出力：PASS、FAIL |
|||
| AC入力 | ||||
| 位相 | 単相2線 | |||
| 電圧範囲 | 180～264Vac | |||
| 周波数範囲 | 47～63Hz | |||
| 最大電流 | 15A(200Vレンジ) | 22.5A(200Vレンジ) | 30A(200Vレンジ) | |
| 最大消費電力 | 2500VA | 3750VA | 5000VA | |
| 力率(typ) | 0.9(200Vレンジ) | |||
| ACモード | ||||
| 容量 | 2000VA | 3000VA | 4000VA | |
| 出力電圧 正弦波/方形波 |
0.0 V ～ 200.0 V(100Vレンジ) / 0.0 V ～ 400.0 V(200Vレンジ) | |||
| 最大電流 | 20A(100Vレンジ) 10A(200Vレンジ) |
30A(100Vレンジ) 15A(200Vレンジ) |
40A(100Vレンジ) 20A(200Vレンジ) |
|
| 最大ピーク電流 | 120A(100Vレンジ) 60A(200Vレンジ) |
180A(100Vレンジ) 90A(200Vレンジ) |
240A(100Vレンジ) 120A(200Vレンジ) |
|
| 周波数範囲 | 40.00～999.9Hz(ACモード) 1.00～999.9Hz(AC+DCモード) 0.01Hz分解能 | |||
| 周波数確度・安定性 | 0.02% of Set(23℃±5℃)、±0.005% | |||
| DCモード | ||||
| 容量 | 2000W | 3000W | 4000W | |
| 出力電圧 | -285V～285V(100Vレンジ)／-570V～570V(200Vレンジ) | |||
| 最大電流 | 20A(100Vレンジ) 10A(200Vレンジ) |
30A(100Vレンジ) 15A(200Vレンジ) |
40A(100Vレンジ) 20A(200Vレンジ) |
|
| 測定 | ||||
| 電圧測定分解能 | 0.1V | |||
| 電圧測定確度 RMS/AVG |
45 Hz ～ 65 Hz よび DC |
±(0.5 % of reading + 0.5 V) (100Vレンジ) ±(0.5 % of reading + 1.0 V) (200Vレンジ) |
||
| 40 Hz ～ 999.9 Hz | ±(0.7 % of reading + 1.0 V ) (100Vレンジ) ±(0.7 % of reading + 2.0 V ) (200Vレンジ) |
|||
| 電圧測定確度 PEAK |
45 Hz ～ 65 Hz および DC |
±(|2 % of reading| + 1 V ) (100Vレンジ) ±(|2 % of reading| + 2 V ) (200Vレンジ) |
||
| 電流測定分解能 | 0.01A(RMS/AVG)/0.1A(PEAK) | |||
| 電流測定確度 RMS/AVG |
45 Hz ～ 65 Hz および DC |
±(0.5 % of reading + 0.1 A) (100Vレンジ) ±(0.5 % of reading + 0.05 A) (200Vレンジ) |
±(0.5 % of reading + 0.15 A) (100Vレンジ) ±(0.5 % of reading + 0.08 A) (200Vレンジ) |
±(0.5 % of reading + 0.2 A) (100Vレンジ) ±(0.5 % of reading + 0.1 A) (200Vレンジ) |
| 40 Hz ～ 999.9 Hz | ±(0.7 % of reading + 0.2 A) (100Vレンジ) ±(0.7 % of reading + 0.1 A) (200Vレンジ) |
±(0.7 % of reading + 0.3 A) (100Vレンジ) ±(0.7 % of reading + 0.15 A) (200Vレンジ) |
±(0.7 % of reading + 0.4 A) (100Vレンジ) ±(0.7 % of reading + 0.2 A) (200Vレンジ) |
|
| 電流測定確度 PEAK |
45 Hz ～ 65 Hz および DC |
±(|2 % of reading| + 0.5 A) (100Vレンジ) ±(|2 % of reading| + 0.25A) (200Vレンジ) |
±(|2 % of reading| + 0.8 A) (100Vレンジ) ±(|2 % of reading| + 0.4 A) (200Vレンジ) |
±(|2 % of reading| + 1.0 A) (100Vレンジ) ±(|2 % of reading| + 0.5 A) (200Vレンジ) |
| 高調波測定 | 基本波の40次までの実効電圧、実効電流 | |||
| 一般仕様 | ||||
| USBホスト | USBメモリ専用、FAT32フォーマット、パーテーションは16Gbyte以下としてください。 | |||
| USBデバイス | USB-CDCクラス、USB2.0互換､Type-Bコネクタ | |||
| LAN | 100BASE-TX、Auto-MDX、Socket(ポート:2268)、HTTP、DHCP | |||
| RS-232C | EIA/TIA-232D準拠、3線クロスケーブルにて接続、D-SUB9ピンオス、 フローなし、データ長:7/8、パリティ：なし/O/E、STOP:1/2 、 速度：1200, 2400, 4800, 9600(初期設定), 19200, 38400, 57600, 115200 |
|||
| GP-IB | SCPI-1993, IEEE 488.2 準拠 | |||
| 外部I/O | ５VTTLレベル、入力プルアップ47kΩ、出力インピーダンス100Ω 出力：電源ON/出力ON/リミット状態/シーケンス同期/Busy 入力：出力ON/出力OFF/シーケンス開始・終了・停止・分岐 |
|||
| 寸法 | 430(W)×176(H)×550(D) (突起を含まず) | |||
| 質量 | 約25kg | |||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
価格（価格帯）
[ASR202-401G]￥640,000.-
[ASR302-401G]￥900,000.-
[ASR402-401G]￥1,130,000.-
製品登録年月
2021-07
