特長

• 持ち運びに便利なコンパクトな形状
• 精度：±2 ℃dp(環境温度25 ℃において)
• 露点測定範囲：-60～＋20 ℃dp
• 高応答速
• 4-20 mA出力
• 自動校正機能で長期安定性に優れた高分子センサー
• 単三電池４本で8時間駆動
• シンプルな操作性と価格を追求

<主な用途>

• 圧縮空気の露点管理（冷凍式･吸着式ドライヤー、配管中の重要ポイント等）
• グローブボックス簡易測定
• 熱処理炉（メッキ炉、プラスチック焼成炉等）
• ガス発生装置の純度管理（酸素発生装置、窒素発生装置等）
• 恒温槽の露点管理

<セット内容>

仕様

技術仕様
測定仕様
露点仕様	測定範囲	標準範囲 – 60 ～+20 ℃dp

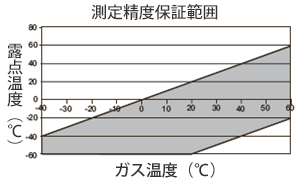

	精 度	±2℃ dp (精度保証範囲は右図参照)
	分解能	2 μA
	応答速度	90%応答速 -20 ℃dp　→　-60 ℃dp (5 分以下) -60 ℃dp　→　-20 ℃dp (15 秒以下)
	温度影響	±0.1℃dp/℃程度
一般仕様
露点 トランスミッター	供給電源	18-28 VDC
	アナログ出力	4 – 20 mA（３線式）RL < 500 Ω
	消費電流	通常時：最大40 mA、自動校正時：最大120 mA (24VDCにおいて)
	ケーブル	2ｍ (供給電源、4-20mA 出力、共通GND の3 線式タイプ)
	耐圧力範囲	0-8 MPa
	筐体材質	ステンレススチール
	保護等級	IP65
	電気接続	M12x1 (5ピンプラグ)
	センサー保護	ステンレス金属焼結フィルター
	使用温湿度	-40～+70 ℃ / 0～100%RH (結露無きこと)
	保管温湿度	-40～+60 ℃ / 0～100%RH (結露無きこと)
	電気規格適正	EN61326-1 / EN61326-2-3 FCC Part 15 / ICES-003 ClassB
	配管接続	G 1/2” ネジ
	外形寸法	Φ30×140W mm
	トレーサビリティ	米国NIST、オプション：JCSS
TKN-MH1 モニター	供給電源
	連続稼働時間
	温度範囲	動作温度：0～+50 ℃ / 保管温度：-20～+60 ℃
	筐体材質	ABS
	外形寸法	保護カバー無し 80W×35Ｈ×165Ｄ mm (コネクタを除く) 保護カバー有り 85Ｗ×42Ｈ×170Ｄ mm (コネクタを除く)
	重量	約330g
	表示部	LCDディスプレイ, 42W×13H mm

注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。

産業種別

• 航空・宇宙開発
• 設備管理
• 化学製品
• 石油製品
• プラ製品
• ゴム製品
• 製薬・医薬品
• めっき
• 電子・デバイス
• ガス

測定項目または機能

• 露点

ダウンロード(カタログ・資料)

カタログ：ハンディ露点計 TE-660HD （テクネ計測/TEKHNE）
