インパルスノイズ試験器（半導体リレー方式）INS-S220/INS-S420
スイッチングデバイスの接点間の放電、電子モーターから発生するアーク放電などによる立ち上がりの早い高周波ノイズを模擬的に発生し、電子機器の耐性を評価する試験器です。
試験パルスに含まれている周波数成分の幅が広く、また、パルス幅を可変する事でエネルギー量も変化させることができるため、市場でのノイズトラブルに対して再現性の高いノイズ試験が行えます。
メーカー
：ノイズ研究所/NoiseKen
特長
- ボタン操作だけでパルス幅等の設定が⾏える為、試験条件設定の時間短縮ができます｡
- 試験パルス波形の安定性が向上し、再現性の高い試験ができるようになりました。
- 消耗品数を減らしコスト削減ができます。
- ショートプラグ採用により、コモン／ノーマルモードの切換が容易に設定できます。
- TEST TIME 設定により試験時間の設定が可能となりました。
- 50Ω系終端器を試験器に内蔵し、容易に配線ができます。
- より高速なパルス繰返し周期での試験が可能になりました。（INS-S220のみ）
- アウトレットパネルにより、EUTのACプラグを直接接続できます。（オプション）
- 各種プローブ、カップリング･アダプタなどにより、様々な試験ができます。（オプション）
- 外付けの重畳ユニット（CDN）の追加により、EUT電源容量三相の試験もできます。（オプション）
- 専⽤ソフトウェアを使⽤する事で、様々な試験条件で試験ができます。（オプション、INS-S420のみ）

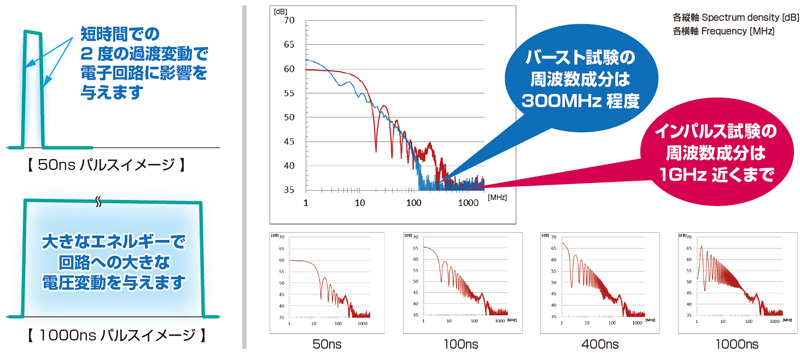

市場トラブルの問題解決：高周波、エネルギー量変化ができる試験パルスパルス幅が狭い50ns～100ns程度のインパルスは、エネルギーが小さい代わりに短時間での立上がり／立下がりの計2度の過渡変動による電圧変動、および急峻に発生する電磁界での誘導結合による影響を電子回路に与えます。 また、パルス幅の広い800ns～1000ns などのインパルスはエネルギー量が大きいため、回路へ大きな電圧変動を与えやすくなります。インパルス試験は国際規格IEC 61000-4-4で定められているファスト・トランジェント／バースト試験に比べ立ち上がり時間が高速なため、より周波数成分の高いのが特徴です。このためEUTに対してノイズを印加した際に、より回路内部に侵入しやすく電子回路に影響を与えやすくなります。 なお、インパルスのパルス幅により包含する周波数スペクトラムの成分および強度が異なるため、数種類のパルス幅での試験の実施をおすすめします。  |
|
|
|
|

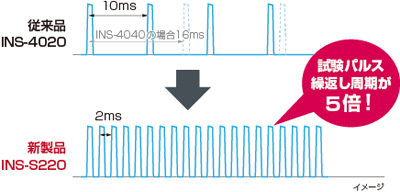

誤動作発生率の向上：
|
 |
|
|
|
 |

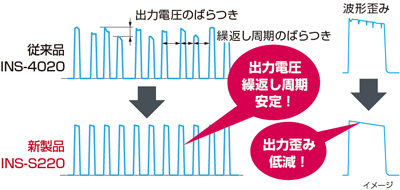

再現性の向上：
|
|
|
|

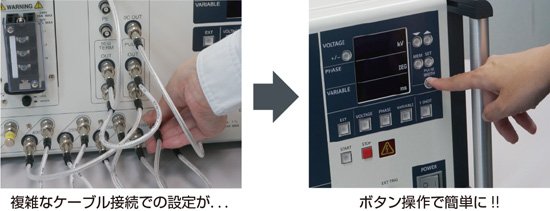

設定の簡略化：設定にかかる時間を短縮できます従来のパルス幅設定は、専用同軸ケーブルを手動で切り替える煩わしさがありましたが、ボタン操作で設定できるようになり、設定時間の短縮と、接続ミスを軽減します。  |
|
|
|
|

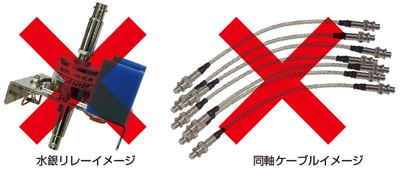

コストの削減：消耗品の交換を減らしました従来の水銀リレー（消耗品）から半導体リレー方式を採用。 また、パルス幅設定ケーブル（消耗品）が不要となり消耗品の交換にかかるコストを削減しました。 |
 |
|
|
|

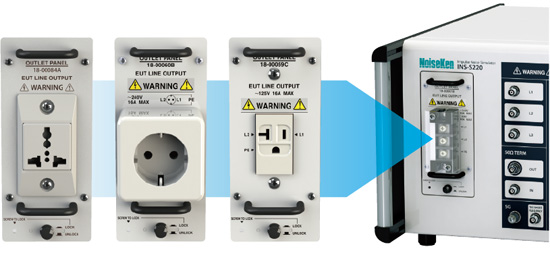

接続の簡略化：接続にかかる時間を短縮できますEUTの接続が簡単なアウトレットパネル方式を採用。各国のコンセント形状に応じたアウトレットパネル（オプション）を使用することで、供試品を簡単に接続できます。  |
|
|
|
|

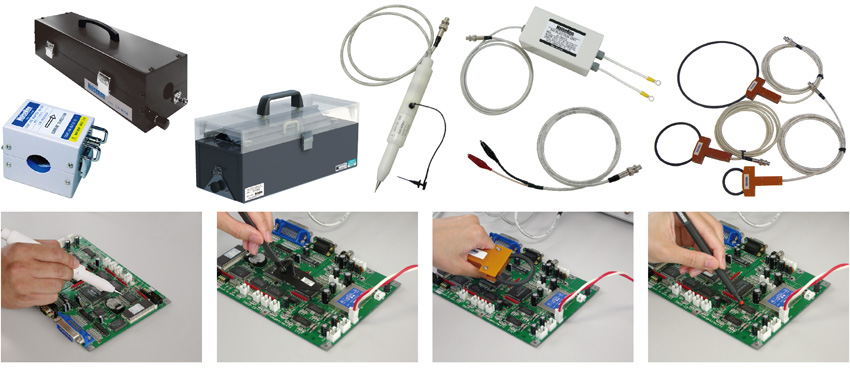

ノイズ対策が容易：誤動作発生箇所の特定ができます電源線、通信線、ハーネス、筐体から基板レベルまで、さまざまなノイズ印加用のオプション品を多数用意していますので、誤動作発生箇所の特定を容易にします。  |
|
|
|
|

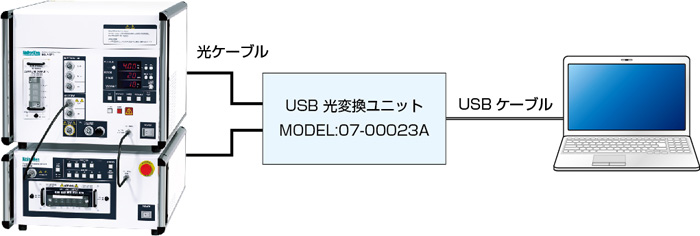

試験の自動化で試験時間の短縮：リモートコントロールソフトウェア14-00062Aインパルスノイズ試験器用自動CDN IJ-AT4050と接続し、リモートコントロール制御することで、パルス出力電圧、パルス幅、位相角、繰返し周期などの試験パラメータの他に、印加モードを設定することができます。試験条件をシーケンス制御することができるため、試験時間の短縮、工数の削減に寄与します。  |
|

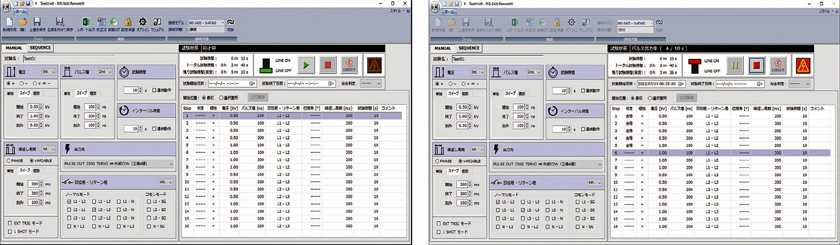

 リモートコントロールソフトウェア 14-00062A 操作画面例 |
|
動画説明
仕様
| モデル名 | INS-S220 | INS-S420 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| パルス 設定範囲① |
パルス出力電圧 | 0.50kV ～ 0.99kV ±10% 0.01kV ステップ | – | |||||||
| パルス幅 | 100ns ～ 1000ns ±10% 50nsステップ | |||||||||
| 繰返し周期 | 1ms ～ 999 ms ±10% 1ms ステップ | |||||||||
| パルス 設定範囲② |
パルス出力電圧 | 1.00kV ～ 2.00 kV ±10% 0.01kV ステップ | 0.50kV～4.00kV ±10% 0.01kV ステップ | |||||||
| パルス幅 | 50ns ～ 1000 ns ±10% 50nsステップ | 50ns ±15%、 100ns～1000ns 50nsステップ | ||||||||
| 繰返し周期 | 10ms ～ 999 ms ±10% 1ms ステップ | |||||||||
| 出力電圧 | 0.5～2.00kV±10％ （10Vステップ） | 0.5～4.00kV±10％ （10Vステップ） | ||||||||
| 極性 | 正 ／ 負 | |||||||||
| 立ち上がり時間 | 3ns以下 | |||||||||
| 出力インピーダンス | 50Ω | |||||||||
| 終端抵抗 | 50Ω | |||||||||
| 繰返し周期 | LINE PHASE | 50Hz/60Hz 注入位相角０～ 360°±10°（1°ステップ）重畳電源のL‒N に同期 | ||||||||
| VARIABLE | 1ms ～ 999ms ±10%（パルス設定範囲 ①） 10 ms ～ 999ms ±10%（パルス設定範囲 ②） |
10 ms ～ 999ms ±10% | ||||||||
| EXT TRIG |
|
|||||||||
| 1 SHOT | 1 SHOT スイッチを押す毎に単発出力、PHASE モード時は設定位相角に同期出力 | |||||||||
| メモリ容量 | ５試験 | |||||||||
| 試験時間 | 1s ～ 999s ±10% 1sステップ | |||||||||
| 重畳相切換 | L(+), N(－), PE ／ PULSE OUT ※同軸ケーブルによる手動切換 | |||||||||
| 重畳モード | コモンモード／ノーマルモード ※ショートプラグによる手動切換 | |||||||||
| 被試験装置（EUT）電力容量 | 単相 AC240V ／ DC125V 16A (L(+), N(－), PE) | |||||||||
| 外部制御 | － | RS-232 準拠光通信 | ||||||||
| 電源／消費電力 | AC100 ～ 240V 50Hz/60Hz | |||||||||
| 使用温度／湿度範囲 | 15～35℃ 25～75％ | |||||||||
| 寸法（ 突起含まず） | 430（W）×249（H）×540mm（D） | 430（W）×349（H）×540（D）mm | ||||||||
| 質量 | 約20kg | 約23kg | ||||||||
| 高電圧同軸コネクタ | NMHV（ノイズ研究所カスタム品） | |||||||||
| 添付品 | 同軸ケーブル 30cm（02-00155A）：２本、SG設定用ショートプラグ（02-00106A）：1個、 SGケーブル（05-00103A）：1本、アウトレットパネル：１個、ACケーブル：1本、 取扱説明書：1冊、添付品バック：1個 |
|||||||||
