AEセンサ/AE用プリアンプ/AEテスタ

AEセンサはAE(アコースティックエミッション)専用に開発されたセンサです。 対象となる測定物の材質や形状、使用環境、 また解析の方法を考慮して最適なものを選択します。 一般には、センサの共振周波数をAE信号の周波数に近づけて感度を向上させますが、波形解析の場合は、共振を抑えたものを使用します。

AE用プリアンプは、センサで検出したAE信号を解析に必要なレベルまで増幅したり、機械的振動などの解析に不要な信号を予め除去するために使用します。 選択にあたっては、周波数帯域等がセンサに適合していることが重要です。また、センサの近くで使用するので 、小型であることや電源の配線などを考慮することもポイントとなります。

メーカー

エヌエフ回路設計ブロック/NF

特長

<AEセンサ>

さまざまな測定シーンに対応する種類豊富なセンサ

AEセンサは、対象となる測定物の材質や形状、使用環境、また解析の方法を考慮して最適なものを選択します。一般には、センサ共振周波数をAE信号の周波数に近づけて感度を工場させますが、波形解析の場合は、共振を抑えたものを使用します。

一般用AEセンサ

一般AE用センサは、実験室や工場環境における中・大型試料用の標準的なセンサです。 共振周波数、形状、出力形式などにより、最適なものを選択していただきます。 プリアンプを内蔵したものや湿度や油分の多い環境用に、防水・防油仕様のものも用意されています。

<一般用AEセンサラインナップ>

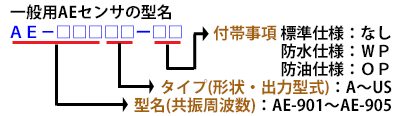

型名 共振周波数 タイプ
A B E S U US
AE-901 60 kHz
70 kHz
AE-904 250 kHz
AE-905 290 kHz
1 MHz
  形状 直径(mm) 28 20 18 12 8.5 8
高さ(mm) 30 20 18.5 40 22 15
出力型式 不平衡

超小型AEセンサ

超小型AEセンサは、小さな試料や取り付け場所に制約がある場合に使用するセンサです。 周波数特性に共振を持たせた高感度センサと広帯域センサを用意しています。

型名 共振周波数 / 周波数特性 形状(mm) 出力型式
AE-903N 350 kHz φ3×t3 不平衡
AE-900M 300 kHz ~ 2 MHz φ5×t3.2
AE-900M-WB 1 MHz ~ 4 MHz φ5×t3.2

広帯域AEセンサ

広帯域AEセンサは、共振をできるだけ押さえたセンサです。検出信号のスペクトラム分析や原波形解析を行う場合に使用します。

型名 周波数特性 形状
AE-903N 100 kHz ~ 1 MHz(±10dB) φ12×t40mm
AE-900M 200 kHz ~ 1.3 MHz(±6dB) φ20×t20mm
AE-900M-WB 300 kHz ~ 2.2 MHz(±6dB) φ20×t20mm

特殊AEセンサ

特殊AEセンサは、特殊環境下で使用する場合に用いるセンサです。 高温用、高温用・防水、極低温用の3タイプがあります。

型名 共振周波数 / 周波数特性 用途 形状等
AE-901-H-200 70 kHz 高温用(200℃ max.) φ20×t25mm
AE-900H-200-WP 250 kHz ~ 1 MHz(±6dB) 高温防水用(-20℃ ~ +200℃) φ18×t20mm
AE-901DL-A 150 kHz 超低温用(77K ~ 350K) フランジ付
AE-901DL-B ホルダ付

<AEアンプ>

広帯域、高利得、低雑音、小型のプリアンプ

AE用プリアンプは、センサで検出したAE信号を測定・解析に必要なレベルまで増幅したり、機械的振動などの解析に不要な信号を予め除去するために使用します。 選択にあたっては、周波数帯域等がセンサに適合していることが重要です。また、センサの近くで使用するので 、小型であることや電源の配線などを考慮することもポイントとなります。

名称 型名 AE用ローノイズ
プリアンプ 9913
プリアンプ
9916
プリアンプ
9917
プリアンプ
AE-912
周波数帯域 100 Hz ~ 20 MHz 100 kHz ~ 1 MHz 2 kHz ~ 1.2 MHz 50 kHz ~ 2 MHz
入力方式 不平衡片線接地 不平衡片線接地*2 不平衡片線接地 平衡差動
(不平衡入力可能)
利得 40 dB 40 dB 20dB,30dB,40dB切換
0~-10dB連続可変
40 dB
バイパスフィルタ 遮断周波数10kHz
減衰傾度24dB/oct
遮断周波数50kHz*3
減衰傾度24dB/oct
遮断周波数50kHz
減衰傾度24dB/oct
入力換算雑音 20μVp-p以下 5μVrms以下 5.5μVrms以下
(40 dB時)
5μVrms以下
電源 単三電池8本または
専用電源9914*1
ディスクリミネータAE9922から供給
外径寸法(突起物除く) 175×80×57mm φ17.8×52(L)mm 80×46×26mm 124×70×30mm
その他 本製品は防水構造
備考 *1 専用出力ケーブルが必要
*2 入力端子には直流電圧が重畳
*3 10kHz~700kHzへ変更可能

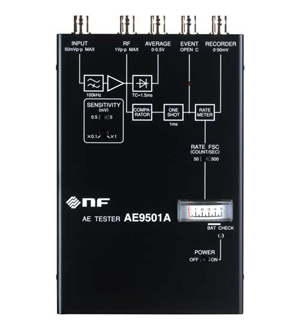

<AEテスタ>

AE計測の基本機能をコンパクトに搭載、モニタ・チェッカとして最適

プリアンプ、フィルタ、ディスクリミネータ、レートメータの機能を備えた、電池駆動の簡易型AE計測器です。 AE入門用として、また、現場用のハンディチェッカとして最適です。

型名 共振周波数 / 周波数特性
機能
  • AEが検出されるとEVENTランプが点灯し、AEの発生を知らせ、AEの発生頻度(レート)をメータへ表示
  • レコーダ出力をY-tレコーダへ出力するとレート隊時刻のグラフが得られる。RFや平均値出力をストレージオシロスコープに接続すればAE波形の観測が、イベント出力をカウンタへ接続すればAEカウントができる。
最大入力電圧 50m Vp-p(SENSITIVITY=5mV時)
周波数特性 100 kHz ~ 2 MHz(-3dB)
ハイパスフィルタ 遮断周波数 100 kHz±20%
検出感度
(AE検出レベル)
50μV~5mV
(0.5m/5mV切換及び×0.1~×1連続可変)
電源 単3乾電池4本(マンガン電池のとき100時間)
外形寸法(mm) 120(W)×33(H)×180(D)(突起物を除く)
質量(NET) 約600g

製品登録年月

2021-11

産業種別

  • 航空・宇宙開発
  • 設備管理
  • 新エネルギー
  • 食品
  • 飲料
  • 繊維
  • 紙・パルプ
  • 化学製品
  • 石油製品
  • プラ製品
  • ゴム製品
  • 製薬・医薬品
  • 金属製品
  • 電子・デバイス
  • 電気機械
  • 電気製品
  • 自動車
  • 電気
  • ガス
  • 水道
  • 鉄道・貨物

測定項目または機能

  • AE測定

製品に関するお問い合せ、お見積のご依頼は
最寄の営業所までお願い致します。

お問い合わせはこちら
取扱製品トップに戻る
