取扱製品 Product
アーム式三次元測定機 Beak Master
複数の検査器具の代用で測定時間を半分*1 に短縮
門型三次元測定機の 1/30 以上*2 のフットプリント
クラス最高の測定精度
注釈：*1 小坂研究所調べ / *2 定盤サイズ1000×1400mm を想定した場合
メーカー
：小坂研究所/Kosaka Laboratory
特長

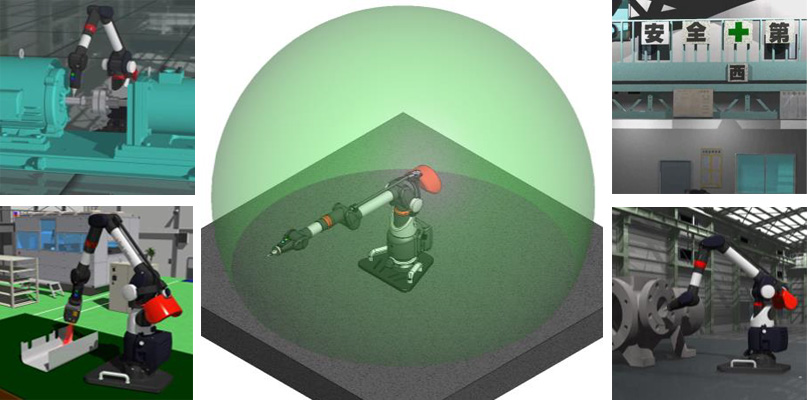

小さな設置スペース大きな測定範囲プローブの到達最大直径が1600mmの範囲で、設置スペースはわずか300×300mmです。限られた作業スペースの中でも広い範囲で測定が可能です。また机上で測定したり、工場現場に持ち込んで測定、ワークや装置のすぐ傍に置いて測定するなど、あらゆる測定環境に対応します。  |
|
|

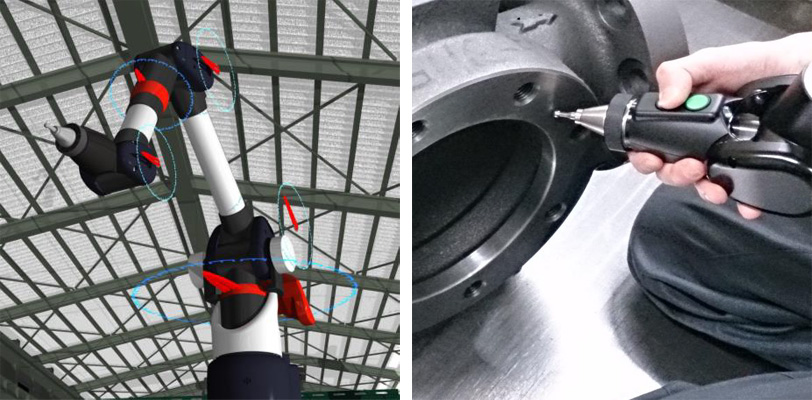

人の手に替わる自由な操作5つの関節*と3つのアームから構成されるBeakMasterはアームジョイント式の滑らかな動きで、プローブの向きを自在に変えることが可能です。人の手の動きと同じように直感的な操作で、誰でも簡単に寸法や形状を測定できる三次元測定機です。  |
|
|

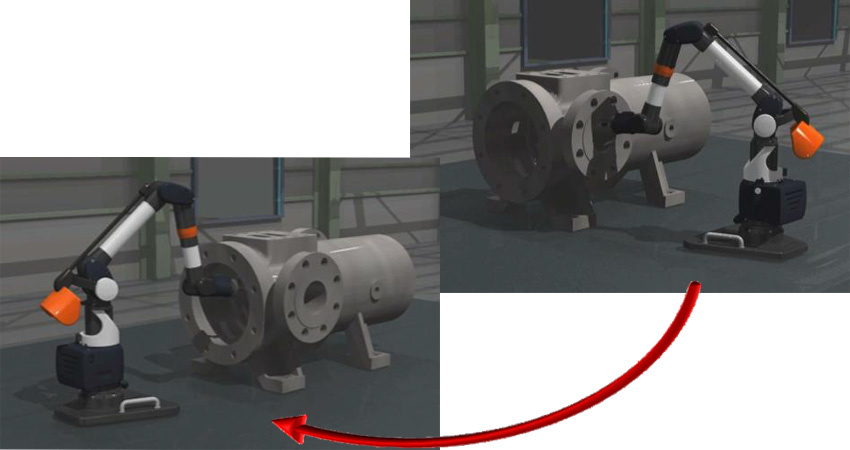

置くだけセッティング設置移動もスピーディーアームの重心が一定の位置にあるので、マグネットやボルトで固定する必要がありません。アームを置いたらすぐに測定可能、また測定中の移動も容易に行う事が出来ます。  |
|
|
さまざまな材質、変位、形状に対応ApiScanApiScan(オプション)はフライングドット測定方式を採用しています。
 |
|
|
PolyWorks|Inspector™による解析製品エンジニアリングから製造まで全工程の解析と品質を管理する3D計測ソリューション PolyWorks|Inspector™は、ポータブル測定機やCNC３次元測定機を使用して部品の寸法を管理し、製造上の問題を診断・防止し、リアルタイム測定により部品組み立ての支援を行います。製品の品質を管理するユニバーサル3D寸法解析および品質管理ソフトウェアソリューションです。
|
仕様
| 名称 | アーム式三次元測定機 Beak Master | ||
|---|---|---|---|
| 型式 | VBK100S(有接触) | VBK100SApi(非接触) | |
| 精度保証範囲 | φ1200mm | ||
| 測定精度 (有接触) | 回転位置誤差*1 LDIA | 0.015mm | |
| 長さ測定誤差*1 EUNI | 0.015mm | ||
| 測定精度 (非接触) | 回転位置誤差*2 LDIA | – | 0.063mm |
| 関節の数 | 5 | 6 | |
| 最小重量 | 10.2kg | 10.9kg | |
| ※ カウンタウエイト、プローブ、その他オプション品は含みません | |||
| 動作可能温度 | 10～40℃ | ||
| 精度保証温度 | 20～24℃ | ||
| 保管温度 | -5～+60℃ | ||
| 動作可能湿度 | 20～80%(結露なきこと) | ||
| 保管湿度 | 20～90%(結露なきこと) | ||
| 電源 | 100～240VAC、50/60Hz | ||
| 最大消費電力 | 100VA（PC及びオプション品等含まず） | ||
*1 ISO10360-12(JIS B 7440-12)に準拠
*2 ISO10360-8 ANNEX D(JIS B 7440-8 付属書D)に準拠
＜オプション＞
| 名称 型式 | ApiScan PU-OL100-BK | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 空間精度 | 2σ：0.008mm | ||||||||||||||||||||||||||||||||
| スタンドオフ | 145～205mm | ||||||||||||||||||||||||||||||||
| 測定ライン幅 | 21.56～213.54mm | ||||||||||||||||||||||||||||||||
| ポイント間ピッチ | 0.016～0.125mm | ||||||||||||||||||||||||||||||||
| 測定ライン数 | 40～100 lines/sec | ||||||||||||||||||||||||||||||||
| ポイント速度 | 61,677～150,029 point/sec | ||||||||||||||||||||||||||||||||
| レーザークラス | 2 | ||||||||||||||||||||||||||||||||
| サイズ | 76mm×106mm×124.6mm | ||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2022-12
