任意信号発生器/ファンクションジェネレータ AWG5060
任意信号発生器/ファンクションジェネレータ AWG 5060シリーズ (ActiveTechnologies社製)は、最高周波数2GHz・最高出力電圧5Vp-pで出力可能です。また、1S/sから6.16GS/sの可変サンプリングレート、垂直分解能16ビットのDACシステムを搭載。高出力の高速信号で波形を忠実に再現いたします。
メーカー
：岩崎通信機/IWATSU
特長
- 2,4,8チャンネルアナログ出力
- 最高サンプリング速度6.16GS/s
- 垂直分解能16ビット
- 周波数帯域2GHz
- 最大出力5Vp-p・オフセット電圧±2.5V(50Ω)、出力電圧ウィンドウ±5V (10Vp-p)
- 最大波形メモリ長4Gpts/チャンネル
- アナログ出力チャンネルに同期した最大32チャンネルのデジタル出力
- 使いやすいSimple Rider™ タッチスクリーン・ユーザーインターフェース
- 4台同期運転可能(AWG5068のみ)： 最大32chアナログ出力＋128chデジタル出力
<機能>

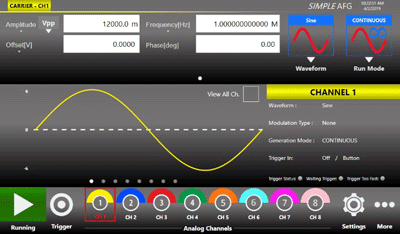

使いやすいUI7インチの大画面・静電容量式タッチスクリーンやフロントパネル上のキーボードとロータリーノブを配置。 Simple Rider™ソフトウェアにより素早く直感的に操作できます。また、ベンチトップに適したコンパクトな筐体で様々な場所に設置することができます。 |
 |
|
|
|
 |
広帯域・高出力最高周波数2GHz、最高出力電圧5Vp-p(50Ω)で出力可能。クラス最高の性能でお客様の研究・評価・開発を支援いたします。 |
|
|
|

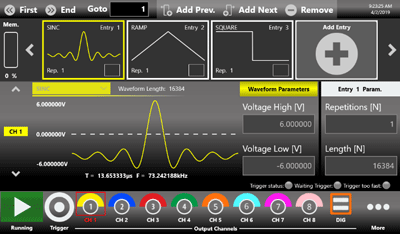

シーケンス機能シーケンス機能はメモリー長の長い波形を作成する場合、メモリーを効率的に利用することが可能です。作成した波形の順序・繰り返し回数・電圧などの波形パラメータ等を設定することができます。アドバンスドモードでは、ループ、ジャンプ、条件分岐等シーケンス毎に動作を指定できるので、シーケンス内のアナログ波形とデジタルパターンの最大16,384エントリで複雑な波形を定義できます。 |
 |
|
|
|
 |

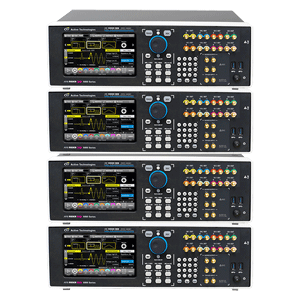

同期出力専用ケーブルでAWG5068を最大4台まで同期することにより、アナログ32チャンネル‐デジタル128チャンネルの任意信号発生システムを構築できます。MIMOなどの複数のチャンネルが必要なアプリケーションで有効なシステムです。 |
|
|
|
ミックスドシグナル出力アナログ出力に同期したデジタル信号を出力します。アナログ2,4,8chと、デジタル8,16,32chのミックスドシグナル出力により、デジタル設計のトラブルシューティングと検証に理想的なツールとして活用できます。 |
 |
|
|
|
 |

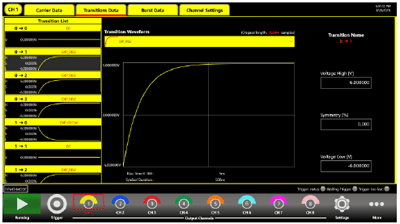

シリアルパターンモードシリアルパターンジェネレータ(SPG)モードは、PRBSパターンや最大4レベル、2Mシンボルまでユーザー定義のパターンを発生できます。各レベル間の遷移時間も設定でき、実際の波形に近いシミュレーションが行えます。 |
<ラインナップ>
| 型式 | アナログ ch数 |
デジタル ch数 |
出力型式 | 周波数帯域 | 最大出力電圧 | 最高サンプル レート |
最大 メモリ長 |
垂直 分解能 |
|---|---|---|---|---|---|---|---|---|
| AWG-5062 | 2 | 8 | シングルエンド | 2GHz | 5Vp-p | リアルタイム：6.16GS/s RFモード：12.32GS/s |
4GS/ch | 16Bit |
| AWG-5062D | 2 | 差動 | 3Vp-p | |||||
| AWG-5064 | 4 | 8/16 | シングルエンド | 5Vp-p | ||||
| AWG-5064D | 4 | 差動 | 3Vp-p | |||||
| AWG-5068 | 8 | 8/16/32 | シングルエンド | 5Vp-p | ||||
| AWG-5068D | 8 | 差動 | 3Vp-p | |||||
| ※ 以下はオプションです 「HV24Vp-p」「デジタル出力」 |
||||||||
仕様
| 名称 | 任意信号発生器/ファンクションジェネレータ AWG5060シリーズ | |||
|---|---|---|---|---|
| 型式 | AWG5062 | AWG5064 | AWG5068 | |
| アナログ出力 | チャネル数 | 2 | 4 | 8 |
| 最高サンプリング速度 | 6.16GS/s | |||
| メモリ長 | 4Gポイント | |||
| 出力コネクタ | SMA | |||
| 出力インピーダンス | 50Ω (シングルエンド） | |||
| 立上り/立下り時間 （10%～90%) |
≦175ps（1Vp-p) | |||
| 出力電圧（50Ω負荷） | 5Vpｰp | |||
| デジタル出力 （オプション） |
チャネル数 | 8ch | 8ch / 16ch | 8ch / 16ch / 24ch / 32ch |

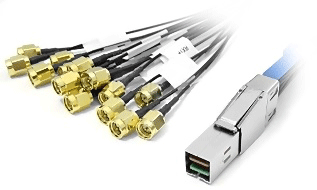

| 出力コネクタ | Mini-SAS HD コネクタ | |||
| 出力インピーダンス | 100Ω（差動） | |||
| 出力タイプ | LVDS | |||
| AFGモード | 出力波形 | 正弦波、方形波、パルス、ランプ、ノイズ、DC、Sin(x)/x、ガウシアン、 ローレンツ、指数立上り、指数立下り、ハーバサイン、任意波形 |
||
| 動作モード | 連続・変調・スイープ・バースト | |||
| 変調機能 | AM, FM, PM, FSK, PSK, PWM | |||
| 周波数帯域 | 正弦波 | 1μHz ～ 2GHz | ||
| 方形波 | 1μHz ～ 770MHz | |||
| パルス | 1μHz ～ 770MHz | |||
| ランプ | 1μHz ～ 75MHz | |||
| ダブルパルス | 1μHz ～ 385MHz | |||
| 任意波形 | 1μHz ～ 770MHz | |||
| 任意波形 | サンプリング速度 | 6.16GS/s | ||
| 垂直分解能 | 16ビット | |||
| 波形長 | 4Gポイント | |||
| TrueArb モード |
動作モード | 連続･トリガー後連続・シングル/バースト ステップ・アドバンス |
||
| 垂直分解能 | 16ビット | |||
| 波形長 | 4Gポイント | |||
| 最大シーケンス数 | 16,384 | |||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
