任意信号発生器/ファンクションジェネレータ AWG2180シリーズ
任意信号発生器/ファンクションジェネレータ AWG 2180シリーズ (ActiveTechnologies社製)は、周波数帯域180MHz・最大出力電圧24Vp-p(High-Z)・アナログ4ch、デジタル8chを搭載。最大256Mptまでレコード長を増設可能です。電気回路、カーエレクトロニクス、半導体等様々な分野でお使いいただける一台です。
メーカー
：岩崎通信機/IWATSU
特長
- 2, 4 chアナログ出力
- 最高サンプリング速度600 MS/s （2倍補間機能使用時1.2 GS/s）
- 垂直分解能 16ビット
- 周波数帯域 180 MHz 最大 12Vp-p（50Ω負荷）
- 最大波形メモリ長 256 Mpts/ch
- アナログ出力チャンネルに同期した最大8chのデジタル出力
- 使いやすいSimple Rider™ タッチスクリーン・ユーザーインタフェース
<機能>

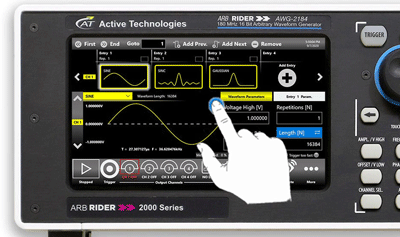

使いやすいUI7インチの大画面・静電容量式タッチスクリーンやフロントパネル上のキーボードとロータリーノブを配置。Simple Rider™ソフトウェアにより素早く直感的に操作できます。また、ベンチトップに適したコンパクトな筐体で様々な場所に設置することができます。 |
 |
|
|
|
 |
カップリング機能(CH1/CH2), (CH3/CH4), (CH5/CH6), (CH7/CH8)の組み合わせでチャンネル間のカップリングが行え、差動出力として簡単に出力できます。差動アプリケーションにも対応可能です。 |
|
|
|

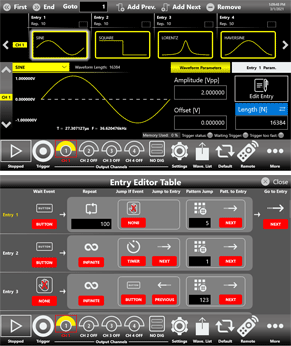

シーケンス機能シーケンス機能はメモリー長の長い波形を作成する場合、メモリーを効率的に利用することが可能です。作成した波形の順序・繰り返し回数・電圧などの波形パラメータ等を設定することができます。アドバンスドモードでは、ループ、ジャンプ、条件分岐等シーケンス毎に動作を指定できるので、シーケンス内のアナログ波形とデジタルパターンの最大16,384エントリで複雑な波形を定義できます。 |
 |
|
|
|
 |

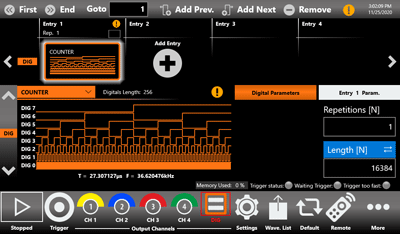

ミックスドシグナル出力アナログ出力に同期したデジタル信号を出力します。アナログ4ch、デジタル8chのミックスドシグナル出力により、デジタル設計のトラブルシューティングと検証に理想的なツールとして活用できます。 |
|
|
|

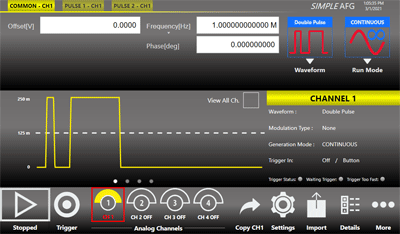

ダブルパルス最大24Vp-pのパルス幅の異なるダブルパルスを生成できます。立上り/立下り時間を変化させることにより、di/dtの調整が可能。高速パワーデバイスの動特性試験やゲートドライバの評価が容易に行えます。 |
|
<ラインナップ>
| 型式 | アナログ ch数 |
デジタル ch数 |
出力型式 | 周波数帯域 | 最大出力電圧 | 最高サンプル レート |
最大 メモリ長 |
垂直 分解能 |
|---|---|---|---|---|---|---|---|---|
| AWG-2182-2M | 2 | 8 | シングル エンド |
180MHz | 12Vp-p(50Ω) 24Vp-p(High-Z) |
1.2GS/s | 2MS/ch | 16bit |
| AWG-2182-64M | 2 | 64MS/ch | ||||||
| AWG-2182-256M | 2 | 256MS/ch | ||||||
| AWG-2184-2M | 4 | 2MS/ch | ||||||
| AWG-2184-64M | 4 | 64MS/ch | ||||||
| AWG-2184-256M | 4 | 256MS/ch | ||||||
| ※ 以下はオプションです 「HV24Vp-p」「デジタル出力」 |
||||||||
仕様
| 名称 | 任意信号発生器/ファンクションジェネレータ AWG2180シリーズ | ||
|---|---|---|---|
| 型式 | AWG2182 | AWG2184 | |
| アナログ出力 | チャネル数 | 2 | 4 |
| 最高サンプリング速度 | 600MS/s（2倍補間機能使用時1.2 GS/s） | ||
| メモリ長 | 2M、64M、256Mポイント | ||
| 出力コネクタ | BNC | ||
| 出力インピーダンス | 50Ω,5Ω (低インピーダンス） | ||
| 立上り/立下り時間 （10%～90%) |
≦2.2ns（1Vp-p) | ||
| 出力電圧 （50Ω負荷） |
6Vpｰp 12Vp-p（オプション） ［High-Zの場合は、2倍の振幅出力］ |
||
| デジタル出力 （オプション） |
チャネル数 | 8ch | |
| 出力コネクタ | Mini-SAS HD コネクタ | ||
| 出力インピーダンス | 100Ω（差動） | ||
| 出力タイプ | LVDS | ||
| AFGモード | 出力波形 | 正弦波, 方形波, パルス, ランプ, (ノイズ, DC, Sin(x)/x, ガウシアン, ローレンツ, 指数立上り, 指数立下り, ハーバサイン),任意波形 |
|
| 動作モード | 連続・変調・スイープ・バースト | ||
| 変調機能 | AM,FM,PM,FSK,PSK,PWM | ||
| 周波数帯域 | 正弦波 | 1μHz ～ 180MHz | |
| 方形波 | 1μHz ～ 80MHz | ||
| パルス | 1μHz ～ 80MHz | ||
| ランプ | 1μHz ～ 5MHz | ||
| ダブルパルス | 1μHz ～ 50MHz | ||
| 任意波形 | 1μHz ～ 80MHz | ||
| 任意波形 | サンプリング速度 | 600MS/s（2倍補間機能使用時1.2 GS/s） | |
| 垂直分解能 | 16ビット | ||
| 波形長 | 16,384ポイント | ||
| TrueArb モード |
動作モード | 連続･トリガー後連続・シングル/バースト ステップ・アドバンス |
|
| 垂直分解能 | 16ビット | ||
| 波形長 | 2Mポイント(AWG-218x-2M)、 64Mポイント(AWG-218x-64M)、 256Mポイント(AWG-218x-256M) |
||
| 最大シーケンス数 | 16,384 | ||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2021-11
