低騒音小型振動試験機 mシリーズ

小型・静音タイプでありながら本格的な試験にも対応可能な 実力機。

メーカー

IMV

特長

冷却ファン内蔵で静音設計

冷却用のDCファンを内蔵。冷却ファンを停止した自然空冷に対応することも可能です。 (但し能力制限有り)

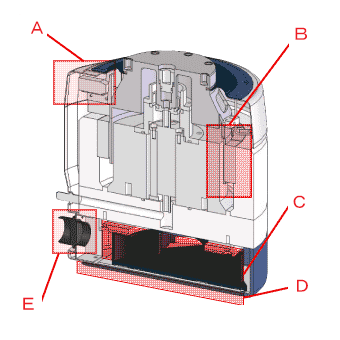

  1. わずらわしい中心位置決めが自動
    従来大型の振動試験装置に搭載されている電気的に中心位置を保持する機能を小型でも実現。搭載荷重による中心位置のズレがありません。
  2. 次期回路に永久磁石を使用
    永久磁石を採用することで、コンパクトかつ小弾力に成功しました。
  3. 冷却装置を内蔵
    内部に冷却用のDCファンを内蔵しているため、振動発生機を冷却するための従来のようなブロワを設置する必要が無くなりました。しかも従来70dB(A)あった騒音を50dB(A)にまで抑えることに星光しました。
  4. 防振パッドを内蔵
    振動が伝わらない様に防振パッドを敷いていた従来品に対し、mシリーズでは防振パッドを内蔵し、面倒なと煎り付け作業が解消されました。
  5. 配線が簡単
    振動発生機と同時にDCファンを動かすための電源・信号ケーブルを1つにまとめることで、配線作業の簡略・スマート化を実現しました。

電力増幅器は高効率かつ省スペース

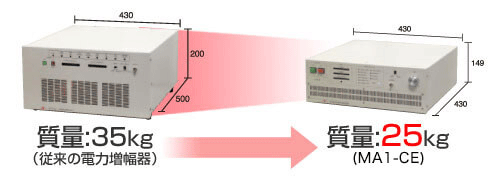

電力増幅器MA1-CEは省電力化・高効率を目指し、スイッチング方式を採用しました。 これにより消費電力が従来の小型加振機の半分になりました。さらに高さ、奥行きを小さくすることで体積が2/3、質量も35kgから25kgへと小型・軽量化も実現しました。またAC100Vで動作するので電源供給にも困りません。


コンパクト設計により省スペース化を実現

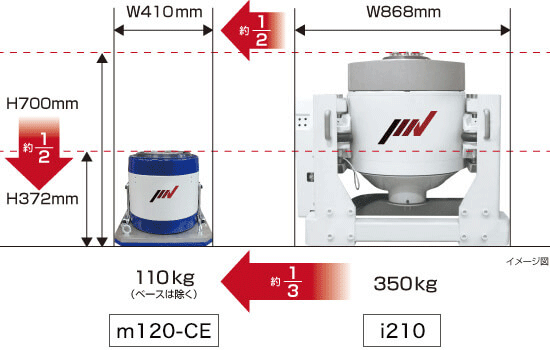

mシリーズは開発室等設置場所が限られる場所でも設置できるようにコンパクト設計を目指しました。特にm120-CEは小型でありながら加振力1200N、最大搭載質量120kgを実現しており、同等の加振力を持つ装置と比べて高さ・幅が約1/2、質量が約1/3になりました。


持ち運びが容易

m030-CEの質量が22kg、m060-CEの質量が40kgであり、取り外しが可能な取っ手が付属しているため、振動試験機を自由に持ち運ぶことが可能です。
※ m030-CE、m060-CEのみ

仕様

基本システム型名 m030/MA1-CE m060/MA1-CE m120/MA1-CE m030H/MA1
総合仕様
振動数範囲(Hz) 0~3000 0~3000 0~2000 1000~10000
加振力 正弦波(N) 300 600 1,200 380
ランダム波(N rms) 210 420 840 266
ショック波(N) 300 600 1,200 380
最大加速度 無負荷(m/s2) 500 500 500 200
0.5kg負荷(m/s2) 272 352 413 158
1.0kg負荷(m/s2) 187 272 352 131
最大速度(m/s) 1.6 1.6 1.6
最大変位(mmp-p) 26 30 30
最大搭載質量(kg) 15 15 120 15
所要電力(kVA) 0.4 0.7 1.1 0.5
振動発生機
型名 m030-CE m060-CE m120-CE m030H
テーブル支持方式 空気圧 空気圧 エアサスペンション ゴムバネ
可動部質量(kg) 0.6 1.2 2.4 1.9
可動部寸法(φmm) 114 114 174 65
寸法 直径(Φ)mm 190 230 320 190
高さ (H)mm 240 281 327 275
質量(kg) 22 40 110 30
冷却用DCファン 振動発生機に内蔵
電力増幅器
型名 MA1-CE
最大出力(kVA) 1.0
寸法 幅 (W)mm 430
高さ(H)mm 149
奥行(D)mm 430
質量(kg) 25
冷却方式 強制空冷

注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
