取扱製品 Product
新型輸送試験用小型振動試験機 m130LS
より正確で、より手軽に。 多種多様な輸送試験の実施に最適。操作が簡単で、お客様でも設置作業が可能。小型・低騒音・AC100Vで使用可能なため設置場所を選びません。
メーカー
：IMV
特長
- 小型ながら幅広い試験に対応
小型にも関わらず、Max 100kg、120 サイズ級の梱包物を、ISO・JIS・ASTM・Amazon 輸送試験規格等の公的規格で定められた多様な条件下で、試験することが可能です。従来のmシリーズに比べて振幅量が大きくなりました。 - 試験工数削減の実現
ランチャーソフトウェアを使用すれば、規格で定義されているテスト条件のリストを選ぶだけで、テストファイルが自動的に作成されます。ご指定の試験条件の場合も同様に、保存・再現が容易に行うことができ、試験時間の短縮に繋がります。 - 場所を選ばず設置可能
最適設計により必要な電力を家庭用電源のAC100Vで使用可能なため、設置場所を選ばず電気工事やエアー源も不要です。冷却ファン内蔵で、ダクトホースの取り回しも必要ありません。

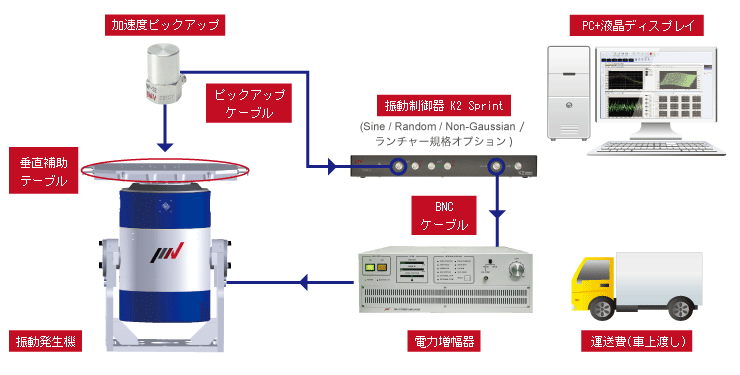

システム構成
 |
||||||||
|

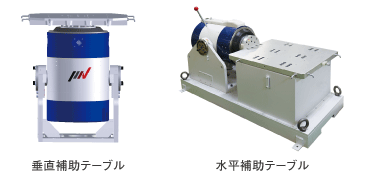

垂直補助テーブル（標準装備品）
|
||||||||
 |
||||||||
|
水平補助テーブル（オプション）
|
動画紹介
■ 小型輸送振動試験装置「ｍ130LS」の使い方
■ 輸送試験用 小型振動試験装置を用いて輸送規格JIS Z 0232の実施
仕様
| 基本システム型名 | m130LS/MA1-CE | |||
|---|---|---|---|---|
| 総合仕様 | 振動数範囲 | 2～1000 Hz | ||
| 加振力 | 正弦波 | 1,300 N | ||
| ランダム波 | 650 N rms | |||
| ショック波 | 1,300 N | |||
| 最大加速度 | 無負荷 | 130 m/s2 | ||
| 0.5kg負荷 | 123 m/s2 | |||
| 1.0kg負荷 | 118 m/s2 | |||
| 最大速度 | 1.0 m/s | |||
| 最大変位 | 51 mmp-p | |||
| 最大搭載質量 | 100 kg | |||
| 所要電力 | 1.1 kVA | |||
| 振動発生機 | 型名 | m130LS-CE | ||
| テーブル支持方式 | エアサスペンション | |||
| 可動部質量 | 10 kg | |||
| 可動部寸法 | φ180 mm | |||
| 寸法［幅(W)×高さ(H)×奥行(D)］ | 410mm×592mm×460mm | |||
| 質量 | 250kg | |||
| 電力増幅器 | 型名 | MA1-CE | ||
| 最大出力 | 1.0 kVA | |||
| 寸法［幅(W)×高さ(H)×奥行(D)］ | 430mm×149mm×430mm | |||
| 質量 | 25 kg | |||
| 冷却方式 | 強制空冷 | |||
| 冷却 | DCファン | 振動発生機に内蔵 | ||
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2021-10
産業種別
- 食品
- 飲料
- 化学製品
- 石油製品
- プラ製品
- ゴム製品
- 金属製品
- 機械
- 電子・デバイス
- 電気機械
- 電気製品
- 通信機器
- 鉄道・貨物
測定項目または機能
- 振動試験
ダウンロード(カタログ・資料)
製品に関するお問い合せ、お見積のご依頼は
最寄の営業所までお願い致します。
