非接触CANセンサ SP7001, SP7002
CAN FD / CAN信号をサブハーネスなしでモニタリング。より使いやすくなったシグナルプローブSP9250とCANインターフェイスSP7150が新発売。
メーカー
：日置電機/HIOKI
特長
サブハーネス不要、被覆の上から挟むだけ |
|
見劇的な工数削減サブハーネスを製作したり、ケーブルの被覆を剥くことなくCAN 信号を取得できるので、試験の準備工数を大幅に削減することができます
|
|
|
|
|

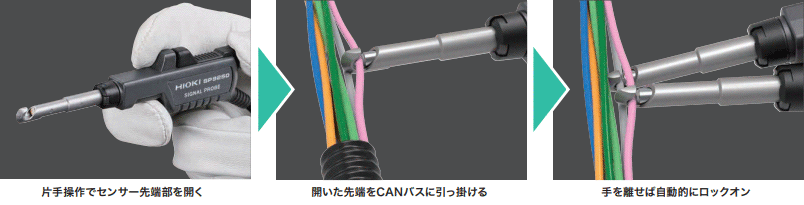

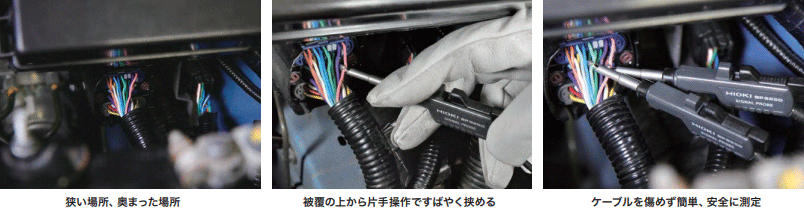

狭い場所、奥まった場所、密集したケーブルも、片手操作で簡単に測定
|
|
|
|
|
お使いの CAN 解析システムにそのまま繋がる |
|

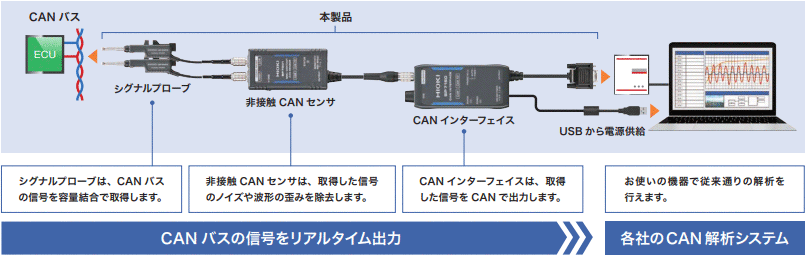

CAN 出力コネクターのピン配置は業界標準ベクター社をはじめとする CAN 解析システムをすでにお持ちのお客様は、CAN 解析システムの入力端子側（D-sub 9pin）に本製品を接続するだけで、すぐに使用できます。
|
|
|
|
|
プロフェッショナルの要求を満たす CAN ツール |
|
-40℃〜 85℃の温度環境で使用可能車両の試験で要求される -40℃〜 85℃の温度環境で CAN 信号を取得できます。 様々な条件に対応できる感度切り替え機能CAN 信号の振幅が CAN の規格に対して小さい場合や、ケーブルの条件によって信号検出できないときは、「高感度モード」 で検出レベルを広げることができます。 CAN バスの極性を気にせず接続も可能CAN バスの極性（CAN_High/CAN_Low）に対してプローブを逆に接続してしまっても、「入力極性自動モード」を用いれば入力極性が自動で切り替わり、正常に CAN 信号を取得できます。 |
|
|
|
|
非接触 CAN センシングで 現場の困りごとを解決 |
|

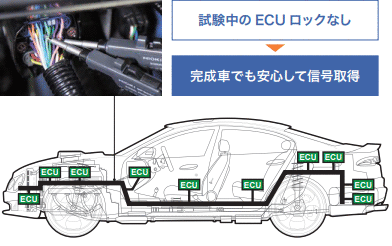

ECU のセキュリティロックを引き起こさない本製品は CAN バスの電気特性を変化させない信号取得方式です。 CAN バスの電気特性の変化を検知してセキュリティロックする ECU を搭載していても、ロックを気にせず試験できます。 |
 |
|
|
|
 |
走行試験を想定した耐振性能様々な路面環境での走行試験を想定した耐振性能があります。テストコースだけではなく、公道など車両が実際に使用される走行環境下での評価試験においても、CAN 信号を安定して取得できます。 |
|
|
|
EV/HV でも使用できる耐ノイズ性能様々なノイズ環境での CAN 信号取得を想定した耐ノイズ性能があります。EV/HV など電装化が進んだ車両においても、CAN 信号を安定して取得できます。 |
|
|
|
|
車両の改造不要なので公道の走行試験も安心非接触で信号を取得できるので CAN バスの被覆を加工できない試 験に有効です。ADAS（先進運転試験システム）や自動運転の開発で活用いただけます。 |
|
|
|
|

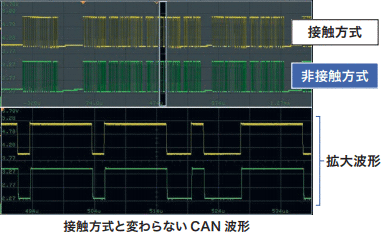

接触方式と遜色なくCAN 信号を取得非接触方式でも信号を取りこぼさず、接触方式と同様に正確な CAN 信号の取得が可能です。また、CAN 信号検出における遅延が 130 ns と非常に小さく、リアルタイム性を失いません。 |
 |
|
|
|
 |

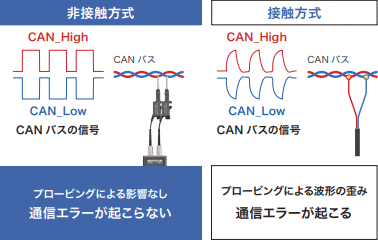

CAN FD 高速信号も非接触方式がスタンダード非接触方式は接触方式と違い、CAN バスにプロービングしても元の 信号を歪ませずに取得できます。通信品質低下による通信エラーを引き起こしません。 ※ CAN FD 対応機種：SP7001 |
|
|
|

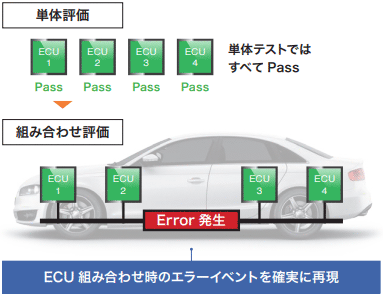

発生頻度の低いイベントも確実に再現非接触 CAN センサは CAN バスの電気特性に影響を与えません。 そのため、非接触方式だけが発生頻度の低い CAN のエラーイベントを確実に再現できます。 |
 |
|
|
|
 |

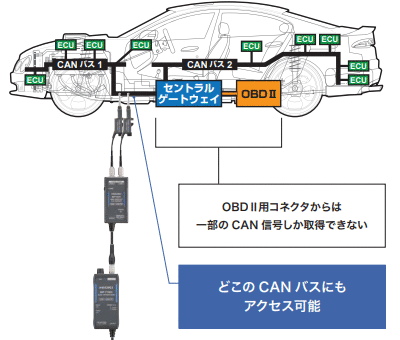

セントラルゲートウェイを通さず信号取得車両の故障診断に使用される OBDⅡ用コネクタから取得できる CAN 信号はごく一部に制限されています。車両内の CAN バスで本製品を使用することで、全ての CAN 信号を取得できます。 |
動画紹介
仕様
| 非接触CAN センサ SP7001/SP7002、シグナルプローブ SP9200/SP9250、CAN インターフェイスSP7100/SP7150 | ||
|---|---|---|
| 検出方式 | 容量結合信号検出方式 ※裸導体への結線禁止 | |
| 検出対象ケーブル | AVS, AVSSに準拠したケーブル、外径 : φ 1.2 mm～2.0 mm | |
| CH数 | 1CH (SP7150)、2CH (SP7100) | |
| 対象通信速度 | SP7001 | CAN、CAN FD 125 kbit/s～3 Mbit/s |
| SP7002 | CAN 125 kbit/s～1 Mbit/s | |
| 総合遅延時間 | 130 ns (typical) | |
| CAN終端抵抗 | 60 Ω (typical)内蔵 | |
| 信号出力コネクタ | D-sub 9pin FEMALE (CH1, CH2共通) | |
| 使用温度範囲 | -40℃～85℃ | |
| 使用湿度範囲 | -40℃～60℃, 80% rh以下 (結露しないこと)、60℃～85℃, 60% rh以下 (結露しないこと) | |
| 適合規格 | 安全性 EN 61010、EMC EN 61326 | |
| 耐振動性 | JIS D 1601：1995 5.3（1）、1 種：乗用車 , 条件：A 種 相当 振動加速度 45m/s 2 (4.6G) で X 方向 4h とY および Z 方向 2h |
|
| 寸法・ 質量・ ケーブル長 |
SP9250 | 10.5(W) × 24.5(H) ×101(D)mm・45g・0.8m |
| SP9200 | φ11.6 × 33.7(H)mm・26g・0.5m | |
| SP7001, SP7002 | 44(W) × 85(H) × 20(D)mm・180g・ 2.5m | |
| SP7150 | 47(W) ×100(H) × 20(D)mm・100g・0.3m | |
| SP7100 | 55W × 120H × 25D mm・130 g・0.3m | |
| 電源 | SP7100-95 または SP7150 使用時 |
USB バスパワー（DC 5 V） |
| 最大定格電力： 8VA | ||
| Z1013 ACアダプタ | ||
| 定格電源電圧： AC 100V ～ 240V、 最大定格電力： 6VA（AC アダプタ含む）、1VA（本体のみ） |
||
| SP7001-90 SP7002-90 または SP7100 使用時 |
Z1008 AC アダプタ | |
| 定格電源電圧： AC 100V ～ 240V、 最大定格電力： 8VA（AC アダプタ含む）、3VA（本体のみ） |
||
| 外部電源 | ||
| 定格電源電圧： DC 10V ～ 30V 、最大定格電力： 3VA | ||
| 製品保証期間 | SP7001, SP7002, SP7100, SP7150： 3 年間 | |
