メモリハイロガー LR8450-01（無線LAN搭載モデル）
メモリハイロガー[LR8450]は無線なしモデル[LR8450]と無線LAN搭載モデル[LR8450-01]をご用意。[LR8450-01]は測定ユニットと本体間を無線LAN通信が可能、直結・無線と合わせて最大330chの測定が出来ます。
メーカー
：日置電機/HIOKI
特長
CAN信号の情報とアナログデータを同時に波形化 |
最高サンプリング：10 ms（50 chまで）CAN信号をリアルタイムにアナログ波形に変換して表示します。 （CAN信号波形そのものは観測できません）。 電圧、温度、ひずみなどのアナログデータとCANバスから得られる車速や回転数などの情報を、同時に波形で確認できます。  |
無線ユニットは2ステップで簡単登録！メモリハイロガー LR8450-01は分散した場所のデータ収集や、配線が困難な場所の測定に最適な無線LAN搭載のデーターロガーです。無線ユニットは最大7台まで増設、最大330チャネルで測定できます。 |
温度の多チャネル測定に最適温度の多チャネル測定に最適なデータロガー
|
高電圧・高周波でも安定測定 ノイズの影響を低減ノイズの影響を低減し、高電圧・高周波でも安定して測定できます。 従来機種では、ノイズ環境下の温度測定の際に、高周波の影響を受けて値がシフトしたり、大きく変動するため正常な測定ができない場合がありました。 メモリハイロガー LR8450では設計を見直し、高周波ノイズの影響が大幅に減少したことにより、インバーターやバッテリー周辺での温度測定に最適です。 |
ひずみゲージを直接接続 最速1msで測定できるメモリハイロガーLR8450は、ひずみゲージを直接接続して応力を測定できるデーターロガーです。 最速1msサンプリングにより数10Hzの記録ができ、可動部の応力や荷重、ブレーキや配管などのひずみ計測に最適です。多彩な測定ユニットを自在に増設することができるので、シーンに応じてひずみと温度・電圧を同時に記録することができます。 |

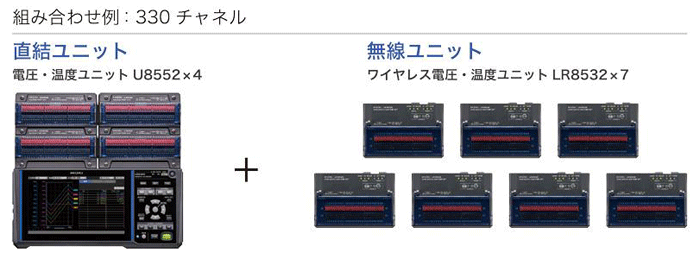

無線ユニットを最大7台まで増設、最大330チャネル電圧・温度ユニットU8552 × 4台+ワイヤレス電圧・温度ユニットLR8532 × 7台なら、合計330チャネルの測定に対応できます。  |
圧力センサーなど、各種センサーの出力を1msサンプリングで測定最速 1msサンプリングで測定できます。 1msサンプリングは、圧力や振動など数10 Hzの各種センサー出力の記録に最適です。  |
ひずみも1 msサンプリングで測定ひずみゲージを直接接続して、最速1 msサンプリングで測定できます。 ひずみゲージは配線長が長くなりがちで細くきれやすいという課題がありますが、無線ユニットを使えば、配線長を最短にできトラブルを防げます。  |
インバータ・バッテリー周辺の温度測定最速10 msサンプリングで測定できます。  |
配線が困難な場所での測定にLR8450-01と無線ユニットなら、最小限の配線で測定できるので、作業の時間短縮につながります。 計測対象がある試験室と、データを確認する監視室の間の壁に穴を開けて長い配線をする必要がありません。  |
PCやタブレットで離れた場所のデータを観測LR8450-01とPCやタブレットを無線LAN接続すると、HTTPサーバーによる遠隔操作や、FTPサーバーによるデータファイルの取得ができます。  |
仕様
＜本体仕様概略＞
| 名称 形式 | メモリハイロガー LR8450-01 | |
|---|---|---|
| 接続ユニット | 直結ユニット | 最大4台 |
| U8550 電圧・温度ユニット、U8551 ユニバーサルユニット、U8552 電圧・温度ユニット、 U8553 高速電圧ユニット、U8554 ひずみユニット、U8555* CANユニット （* 本体V2.00以降対応） |
||
| 無線ユニット | 最大7台 | |
| LR8530*1 電圧・温度ユニット、LR8531*1 ユニバーサルユニット、LR8532*1 電圧・温度ユニット、 LR8533*1 高速電圧ユニット、LR8534*1 ひずみユニット、LR8535*2 CANユニット (*1 本体V1.20以降対応 *2 本体V2.00以降対応) |
||
| 測定ch数 | 直結ユニット4台 + 無線ユニット7台で最大330ch (U8552×4＋LR8532×7) | |
| パルス/ ロジック 入力 |
チャネル数 | 8ch (本体とGND共通, 非絶縁, パルス/ロジック入力を1chずつ排他設定) |
| 入力形態 | 無電圧接点, オープンコレクター, 電圧 | |
| 積算 | 0〜1000Mパルス, 分解能 1パルス | |
| 回転速度 | 0〜5000/n (r/s) , 分解能 1/n (r/s), 0〜300000/n (r/min) , 分解能 1/n (r/min), nは1回転当りのパルス数で1〜1000 |
|
| ロジック入力 | 記録間隔ごとに1または0を記録 | |
| 記録間隔 | 1 ms※, 2 ms※, 5 ms※ (※: 1 ms/Sユニットを使用時のみ設定可能), 10 ms〜1 h, 22設定, データ更新間隔をユニットごとに設定可能 |
|
| データ保存 | SDメモリカード/USBメモリ選択 (HIOKI純正オプションのみ動作保証) | |
| LAN インター フェイス |
LAN規格 | 100BASE-TX/1000BASE-T, DHCP, DNS対応 |
| 機能 | Logger Utilityソフトによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, メール送信, NTPクライアント |
|
| 無線LAN インター フェイス |
無線LAN規格 | IEEE802.11b/g/n |
| 暗号化規格方式 | WPA-PSK/WPA2-PSK, TKIP/AES | |
| 使用可能チャネル | 1 ～ 11 ch | |

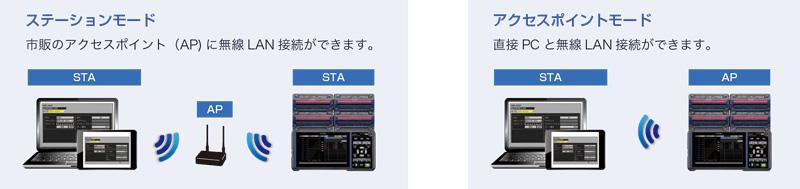

| 対応モード | 無線ユニット接続, アクセスポイント, ステーション | |
| 機能 | 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, メール送信, NTPクライアント |
|
| USB インター フェイス |
ホスト | USB2.0準拠 ×2（USBメモリ、キーボード、ハブ接続) |
| ファンクション | USB2.0準拠 ×1 (データ収集、条件設定、データ転送等） | |
| SDカードスロット | SD規格準拠 ×1 (SD/SDHCメモリカード対応), 動作保証: Z4001, Z4003 | |
| 表示体 | 7インチTFTカラー液晶 (WVGA 800 × 480ドット) | |
| 機能 | SDカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力8ch, 電圧出力2端子 (5V /12V /24V切り替え可能) |
|
| 電源 | ACアダプタ | Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (ACアダプタ含む), 28 VA Max. (本体のみ) |
| バッテリパック | Z1007 /連続使用時間 4 h (2個使用参考値), 20 VA Max. | |
| 外部電源 | DC 10〜30 V, 28 VA Max. (DC電源入力コードはお問合せください) | |
| 寸法・質量 | ユニットなし | 272W × 145H × 43D mm, 1108 g (バッテリ含まず) |
| ユニット2個装着 | 272W × 198H × 63D mm | |
| ユニット4個装着 | 272W × 252H × 63D mm | |
| 付属品 | クイックスタートマニュアル ×1, LOGGER Application Disk ×1, USBケーブル ×1, ACアダプタZ1014 ×1 |
|
<入力ユニットラインナップ>
| ユニット 名称 |
無線 ユニット 型式 |
直結 ユニット 型式 |
測定対象 | 最大入力電圧 | チャネル数 | 最高 サンプ リング |
その他 |
|---|---|---|---|---|---|---|---|
| 電圧・温度 | LR8530 | U8550 | 電圧・熱電対 ・湿度 |
DC±100 V | 15ch | 10 ms | 湿度センサ Z2000、 熱電対など |
| ユニバーサル | LR8531 | U8551 | 電圧・熱電対 ・湿度・PT ・抵抗 |
DC±100 V | 15ch | 10 ms | 湿度センサ Z2000、 熱電対など |
| 電圧・温度 | LR8532 | U8552 | 電圧・熱電対 ・湿度 |
DC±100 V | 30ch | 20 ms | 湿度センサ Z2000、 熱電対など |
| 高速電圧 | LR8533 | U8553 | 電圧 | DC±100 V | 5ch | 1 ms | – |
| ひずみ ユニット |
LR8534 | U8554 | ひずみ | DC2 V ±0.05 V | 5ch | 1 ms | ひずみゲージ、 ひずみゲージ式変換器 を直接入力 |
| CAN ユニット |
LR8535 | U8555 | CAN/CAN FD | – | 最大500ch （500 signal） |
10 ms （50 chまで） |
非接触CANセンサ SP7001, SP7002 |
価格（価格帯）
本体[LR8450-01]￥185,000.-
＋ 直結ユニット(￥65,000～￥196,000・最大4台)
and or 無線ユニット(￥131,000～￥262,000.-)
製品登録年月
2020-01
