インピーダンスアナライザ IM7580シリーズ
５モデルで測定周波数 100kHz 〜 3GHz という広い測定周波数をカバー。ばらつきの小さい高安定測定で 研究・開発の用途に最高のコストパフォーマンスを提供します。
メーカー
：日置電機/HIOKI
特長
- 3GHz *までの高安定インピーダンス測定（*IM7587）
1MHz ～ 3GHz まで、広い測定周波数をカバー。ばらつきの小さい高安定測定で研究・開発の用途に最高のコストパフォーマンスを提供します - 広帯域での安定した測定のために
良好な周波数特性の実現のため、基本原理に忠実な設計が各回路・ 基板のパターニング・筐体構造などに徹底されています。 - 高安定測定を可能にする本体測定部
測定部に高分解能A/D コンバータを採用。入力信号のレベルと周波 数を制御することでA/D コンバータのダイナミックレンジを最大限に活かし、広いインピーダンス測定範囲とばらつきの小さい測定を実現しています。 - 大型ソリッドシールドでさらなる高性能化
基板上のパターンやIC 形状にあわせて削りだしたソリッドシールドを各部に採用し、内部の相互結合を低減。また、外部への放射の低減や耐ノイズ性能の向上など、クラス最軽量ながらEMC も高いレベルで満足しています。 - 高速・高安定測定 全モデル
高速性と高安定性とを両立させた測定を実現。 タクトタイムを短縮し、生産性をアップします。 - 省スペース・ハーフラックサイズ

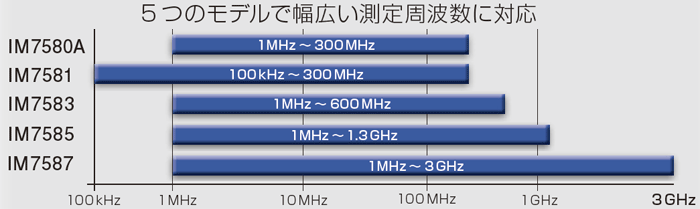

フルラックに２台並べられる省スペース設計。 このクラスの測定器としてはきわめて軽量でコンパクトなボディです。 - 周波数で選べる5 モデル
- 2つのモードで測定する
測定項目は、4 つのパラメータまで同時に表示が可能（測定パラメータは仕様ご参照）。 - ＬＣＲモード
任意の周波数とレベルの信号を、測定したい試料に印加して測定します。 コンデンサ、コイルなどの受動素子の評価に適しています。 - アナライザモード
測定周波数、測定信号レベルを掃引させながら測定できます。 周波数特性やレベル特性の確認に適しています。 - スマートな測定と解析に
連続測定機能・測定値サーチ機能・コンパレータ機能・等価回路解析機能など測定、測定結果の確認、測定値の判定に便利な機能が備わっています。
仕様
| 名称 | インピーダンスアナライザ | |||||
|---|---|---|---|---|---|---|
| 形式 | IM7580A | IM7581 | IM7583 | IM7585 | IM7587 | |
| 測定モード | LCR (LCR測定), アナライザ (スイープ測定), 連続測定 | |||||
| 測定パラメータ | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q | |||||
| 確度保証範囲 | 100 mΩ〜5 kΩ | |||||
| 表示範囲 | Z: 0.00m〜9.99999 GΩ / Rs, Rp, X: ± (0.00 m〜9.99999 GΩ) Ls, Lp: ± (0.00000 n〜9.99999 GH) / Q: ± (0.00〜9999.99) θ: ± (0.000°〜180.000°), Cs, Cp: ± (0.00000 p〜9.99999 GF) D: ± (0.00000〜9.99999), Y: (0.000 n〜9.99999 GS) G, B: ± (0.000 n〜9.99999 GS), Δ%: ± (0.000 %〜999.999 %) |
|||||
| 基本確度 | Z：±0.72％rdg. θ: ±0.41° | Z: ±0.65 % rdg. θ: ±0.38° | ||||
| 測定周波数 | 1.0000 MHz〜 300.00 MHz |
100.00 kHz〜 300.00 MHz |
1 MHz〜 600 MHz |
1 MHz〜 1.3 GHz |
1 MHz〜 3 GHz |
|
| (5桁分解能) | (設定分解能100 kHz) | |||||
| 測定信号 レベル |
パワー (dBm)モード | -40.0 dBm〜 +7.0 dBm | -40.0 dBm〜 +1.0 dBm | |||
| 電圧 (V) モード | 4 mV〜1001 mVrms | 4 mV〜502 mVrms | ||||
| 電流 (I) モード | 0.09 mA〜20.02 mArms | 0.09 mA〜10.04 mArms | ||||
| 出力インピーダンス | 50 Ω (10 MHz時) | |||||
| 表示 | カラーTFT 8.4 inch, タッチパネル | |||||
| 測定時間 | 最速0.5 ms ( FAST, アナログ計測時間, 代表値) | |||||
| 機能 | コンタクトチェック, コンパレータ, BIN判定 (分類機能), パネルロード・セーブ, メモリ機能, 等価回路解析, 相関補正 |
|||||
| インタフェース | EXT I/O (ハンドラ), USB通信, USBメモリ, LAN RS-232C (オプション), GP-IB (オプション) | |||||
| 電源 | AC 100〜240 V, 50/60 Hz, 70 VA max | |||||
| 寸法・ 質量 |
本体 | 215W × 200H × 268D mm, 6.5 kg | 215W × 200H × 348D mm, 8.0 kg | |||
| テストヘッド | 61W × 55H × 24D mm, 175 g | 90W × 64H × 24D mm, 300 g | ||||
| 付属品 | テストヘッド ×1, ケーブル ×1, 取扱説明書 ×1, CD-R (通信取扱説明書) ×1, 電源コード ×1 | |||||
注釈
■ ご注意 ■
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
価格（価格帯）
[IM7580A-1]￥1,526,000.-、[IM7581-01]￥1,853,000.-、
[IM7583-01]￥1,853,000-、[IM7585-01]￥2,550,000.-、[IM7587-01]￥2,950,000.-
製品登録年月
2020-12
