火災事故につながる潜在不良バッテリーの流出を防止できる

バッテリー生産ライン向けの新製品「絶縁抵抗試験器BT5525」の機能紹介です。

微小な電圧と電流を監視し、生産工程で混入する異物を検出するBDD機能や、波形を見ることができる便利なPCアプリについて、実際に測定しながら解説します。

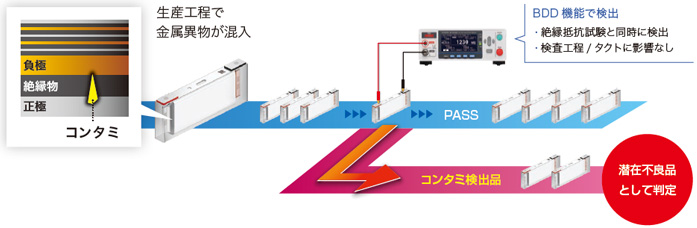

コンタミによる微小な絶縁不良を検出（BDD 機能）

BDD 機能（Break Down Detect）とは、電解液充填前のバッテリーセル段階でコンタミ（金属異物の混入）による微小内部短絡を検出できる独自の検査機能です。

生産工程の早い段階で不良品を発見し取り除くことで、出荷後の発熱起因による火災事故や故障などのリスク防止に役立ちます。 これらの潜在的な故障原因を排除することは、劣化しにくく電費性能の良いバッテリー生産にもつながります。

ノイズ環境下でも安定した絶縁抵抗試験が可能

長年開発してきた絶縁抵抗試験器の測定技術と設計ノウハウを投入し、外部ノイズの影響を大幅に低減しています。ばらつきのない安定した絶縁抵抗試験や、コンタミによる内部短絡を検出できる検査品質を実現しています。

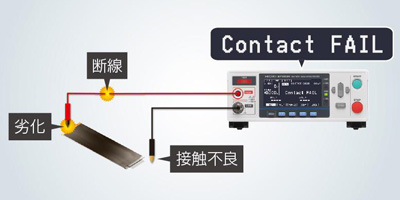

誤判定による検査の後戻りを防止

測定端子間の容量（浮遊容量、被試験物の容量）を測定することで、検査対象に正しく接触しているか判断できるコンタクトチェック機能を搭載しています。不良品を良品と誤判定することを防止します。

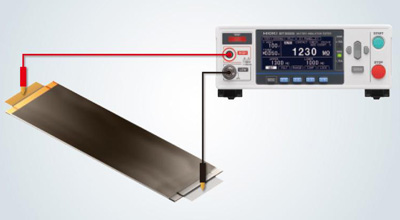

バッテリー電解液充填前の絶縁抵抗試験に最適

BT5525 はセルに電解液を充填する前に電極間の絶縁を検査する計測器です。試験電圧は最大500 V です。試験条件を満たしている場合、モジュールやパックの電極と外装間の絶縁検査にも使用できます。

充電電流Max. 50 mAでタクト短縮

BT5525は試験対象を最大50 mAで高速充電し、残留電荷を40 mAで高速放電できます。充放電性能を大幅に向上させることで、充電速度が従来比*約25倍に、放電速度が約4倍に高速化しています。大容量化が進むバッテリーの絶縁抵抗試験の時間を短縮できます。

*日置電機 絶縁抵抗試験器ST5520と比較

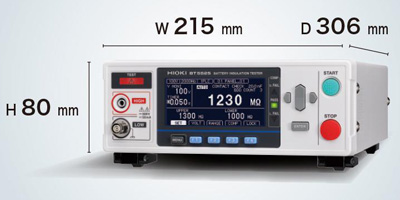

システムに組み込みやすい小型形状

製品設計に長年のノウハウを投入し、高性能でありながら小型化を実現しています。検査システム装置を構築する際に本器を組み込むことで、装置自体のサイズを小さくできます。コンパクトな検査システム装置を導入いただくことで、限られた生産スペースを有効活用できます。

適切なスペックでコストダウン

絶縁抵抗試験に必要な機能と性能を厳選して特化することで、導入しやすい価格を実現しています。絶縁抵抗試験中の電圧・電流の変動は、専用のPCアプリケーションソフトを使用することで表示できます。

試験電圧は最大500Vまで出力できます。EVに搭載される大型バッテリーセルから小型バッテリーセルの絶縁抵抗試験条件を満たします。

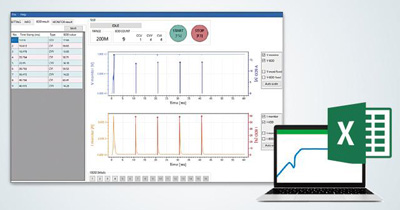

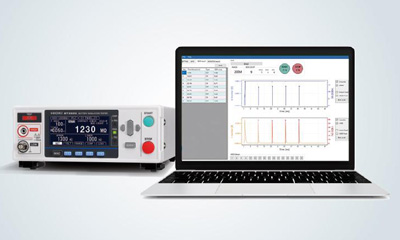

波形解析ができるPCアプリケーションソフト

無料のPCアプリケーションソフトで電圧や電流の変動を確認できます。波形の確認は、試験結果の解析や検査ラインに設定する判定基準値を決めるのに役立ちます。CSV形式でデータを出力できるため、Excelなどのソフトでも波形が確認できます。
