取扱製品 Product
凍結乾燥機（フリーズドライヤー）FDM-1000/2000・FDL-1000/2000
FDM-1000/2000型（トラップ温度：-45℃/-80℃）の除湿量は1L/回、FDL-1000/2000型（トラップ温度：-45℃/-80℃）は4L/回（FDL-1000）及び3L/回（FDL-2000）で、試料容器に合せてオプションの多岐管・ドライチャンバーを自由に載せ換えて凍結乾燥システムを構成できるユニットタイプの凍結乾燥機です。
メーカー
：東京理化器械/EYELA
特長
全機種共通 |
|

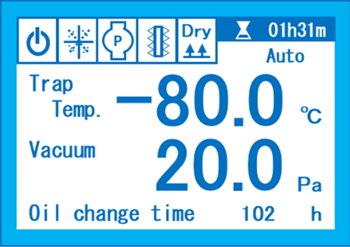

明るく、見やすい3.4インチ液晶表示トラップ温度や真空度以外にも装置の状態が一目でわかる液晶画面を搭載しています。 |
 |
|
|
|
簡単操作オートモード運転ではトラップ冷却温度・真空度を判断して試料容器の取付け可能状態をお知らせします。スタート後はフラスコ取付けと乾燥終了のストップ操作の簡単操作です。（多岐管使用時） |
タイマ機能を搭載真空ポンプの稼動積算時間や凍結乾燥時間の表示により、真空ポンプのオイル交換時期の判断や、昇華時間の計測に便利です。 |
|
|
|
コンタミネーション防止大気導入口に装備した0.2μmのフィルターが、リーク時のコンタミネーションを防ぎます。 |
停電復帰対策停電復帰時、真空ポンプは自動復帰しません。停電によって一度融けた試料の突沸による飛散を防ぎます。（停電復帰時間の変更が可能） |
|
|
|
記録計出力端子乾燥データ管理として、真空度、トラップ温度の記録計出力端子を標準装備しています。（専用記録計接続コードはオプション） |
|
|
|
|
FDM-1000型特長トラップとしても使用可能FDM-1000型はオプションのノズル付蓋（オプション）を使用することで、遠心エバポレーターなどのトラップとしても使用できます。（到達能力533Pa以下の真空ポンプが必要です） |
|
|
|
|
FDM-2000型特長－80℃の低温トラップで乾燥しますので、含水率の低い乾燥状態のよいサンプルが得られます。缶体冷却方式を採用していますので、ホットガスによる解氷時には容易に氷を取出すことができ、洗浄も容易です。 |
|
|
|
|
FDL-1000/2000型特長 |
|

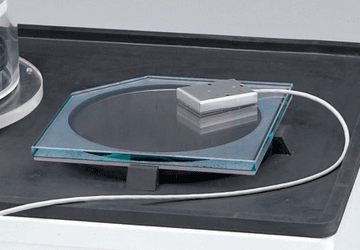

トラップ量モニタ(オプション)オプションでトラップ量モニタ機構を搭載できます。最大除湿量になる前にモニタランプで確認でき安心です。 |
 |
|
|
|

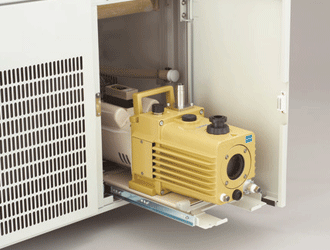

メンテナンス性が向上ポンプスライドベース真空ポンプ設置部はスライド式なのでオイル交換やメンテナンスが容易です。スライドベースの切欠きにより、オイル交換の際のドレンがしやすくなり、ポンプスライドベース板にオイルが垂れる心配がありません。 |
 |
|
|
|
真空ポンプにやさしい構造ドレン系と排気系配管が分離されていますので、停電復帰時でも水分が直接真空ポンプに吸い込まれることがありません。デフロスト（ホットガス）操作により、トラップに着氷した氷をトラップバリアーで取去ることが可能です。 |
 |

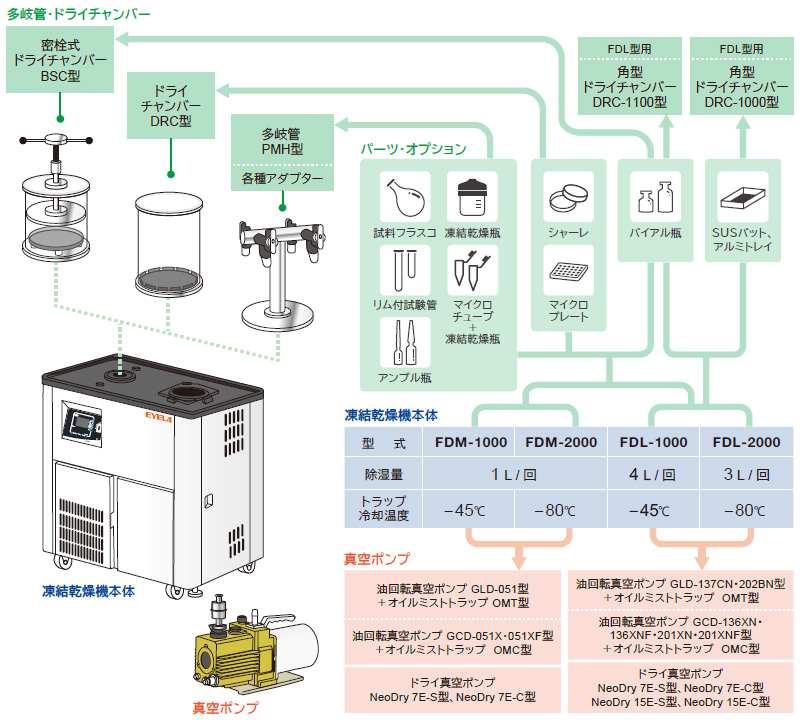

システム構成図
オプション(例)

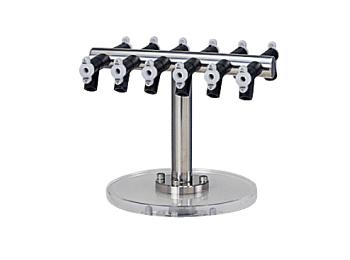

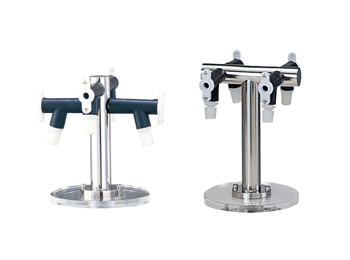

フラスコ用多岐管 |
試験管・アンプル瓶用多岐管 |
||||||||||||||||||||||
|
|
|||||||||||||||||||||||

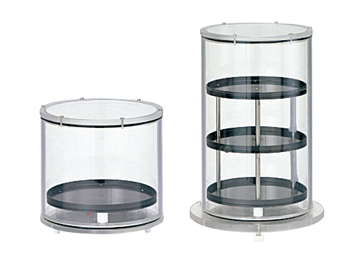

ドライチャンバー |

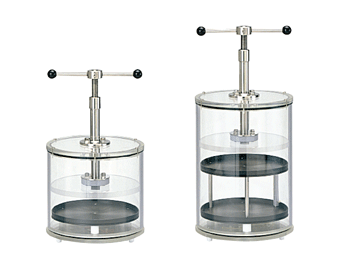

密閉式ドライチャンバー |
||||||||||||||||||||||
|
|
|||||||||||||||||||||||
 |

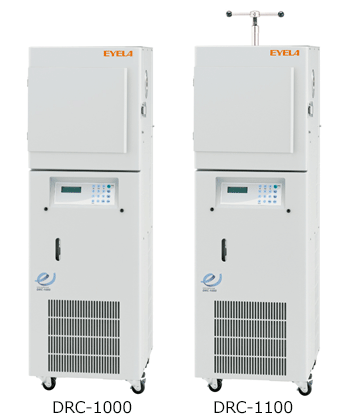

角型ドライチャンバー(FDL-1000/2000用)FDL型との接続で、予備凍結～一次乾燥～二次乾燥を自動制御することが可能です。棚の冷却・加熱は循環方式で、チャンバー容量は30L、棚サイズは24×24×3段となります。10mLバイヤル瓶×270本、20mLバイヤル瓶×168本、30mLバイヤル瓶×147本を一度に乾燥処理できます。
|
||||||||||||||||||||||
|
|
|||||||||||||||||||||||
上記はオプション品の抜粋です。他にも多くの使いやすいオプション品をご用意し、お客様のご要求にお応えします。 |
|||||||||||||||||||||||
昇華速度データ

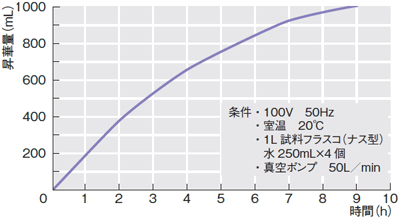

FDM-1000 |

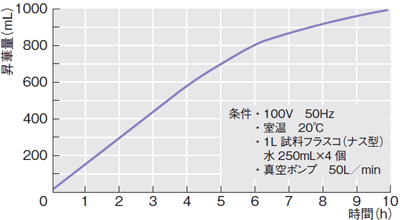

FDM-2000
|
|
|
|

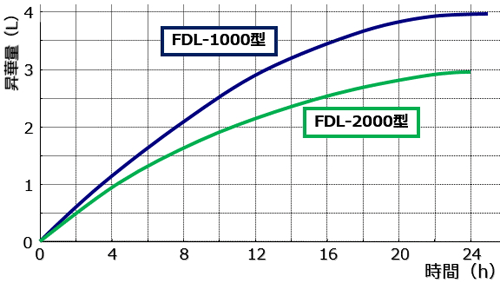

FDL-1000/2000型 |
|
動画説明
凍結乾燥（フリーズドライ）に関する説明と実際の凍結乾燥の様子をご紹介
仕様
| 名称 | 凍結乾燥機（フリーズドライヤー） | |||
|---|---|---|---|---|
| 型式 | FDM-1000 | FDM-2000 | FDL-1000 | FDL-2000 |
| 冷却方式 | 冷却コイル方式 | 缶体冷却方式 | ||
| トラップ冷却温度 | －45℃ | －80℃ | －45℃ | －80℃ |
| 除湿容量 | 1L/回 | 4L/回 | 3L/回 | |
| 設定・表示 | シートキー方式・液晶表示 | |||
| トラップ温度計 | Ｔ熱電対 | |||
| 真空計 | ピラニ真空計（デジタル表示）0.0～533Pa | |||
| 安全機能 | 漏電・過電流ブレーカ、冷凍機保護回路、真空解除時自動リーク、オイル交換アラーム、 サービスコンセント用ヒューズ、制御基板自己診断機能 |
|||
| – | 冷凍機高圧圧力スイッチ | |||
| 真空解除機能 | 真空自動リーク弁 | |||
| トラップ解氷機能 | ホットガスによる解氷 | |||
| 付属機能 | 真空ポンプ制御、凍結乾燥可能表示、真空ポンプ運転時間表示、ストップウォッチ機能、 停電復帰選択、真空度異常監視（一定値）、冷凍機保護タイマ |
|||
| – | トラップ量モニタ（オプション) | |||
| 記録計出力 | トラップ温度：1℃/1mV・真空度：1Pa/1mV | |||
| 真空ポンプ | オプション・50L/min 以上 | オプション・100L/min 以上 | ||
| ポート数 | オプション選定に依存 | オプション選定に依存 | ||
| 冷凍機 | 空冷式 出力450W | 空冷式 出力500W×2 | 空冷式 出力600W | 空冷式 出力500W×2 |
| 冷媒 | R507A | R404A・R23 | R404A | R404A・R23 |
| トラップ寸法(㎜) | 内径200×175H | 内径153×225H | 内径200×300H | |
| トラップ槽材質 | SUS304 | |||
| 吸引口径 | 外径17.3(mm) | 外径22(mm) | ||
| サービスコンセント | 真空ポンプ用 Max.6A、 ドライチャンバー用 Max.2A |
ドライチャンバー用 Max.3A | ||
| 使用周囲温度範囲 | 5～35℃ | |||
| 外寸法(mm) | 450W×420D×460H | 450W×550D×945H | 700W×550D×955H | |
| 質量 | 約38㎏ | 約81kg | 約116㎏ | 約144kg |
| 電源入力 | 7A、700VA | 12A、1.2kVA | 17A、1.7VA | 12A、2.4kVA |
| 定格電源 | AC 100V 50/60Hz | AC 100V 50/60Hz | 単相 AC200V 50/60Hz | |
| 電源ユーティリティー | 15A AC100V | 20A AC100V | 20A AC100V | 15A AC200V |
注釈
このページに記載されている製品・仕様・価格は改良等のため予告無く変更、あるいは製品製造を中止する事があります。ご購入に際しましては販売価格も含め改めて最新情報を弊社営業よりご確認下さい。
製品登録年月
2022-04
販売開始年月
2022-02
産業種別
- 航空・宇宙開発
- 農業
- 漁業
- 食品
- 飲料
- 製薬・医薬品
測定項目または機能
- 凍結乾燥
